مقدمه
اگر تابحال هنگام رانندگی در سرعتهای بالا متوجه لرزش غیرعادی زیر خودرو شده باشید یا در یا در شروع حرکت، ضربههای خفیفی به بدنه منتقل شده باشد، احتمالاً پای یکی از مهمترین قطعات سیستم انتقال قدرت یعنی میل گاردان خودرو در میان است. درواقع تجربه رانندگی بدون لرزش تا حد زیادی به عملکرد میل گاردان خودرو وابسته است.
میل گاردان وظیفه دارد نیروی تولیدشده توسط موتور و گیربکس را با کمترین اتلاف و لرزش به دیفرانسیل و چرخها منتقل کند. اهمیت آن زمانی بیشتر مشخص میشود که بدانیم کوچکترین خرابی در این قطعه میتواند روی کیفیت رانندگی، شتابگیری و حتی ایمنی خودرو تأثیر بگذارد. در ادامه به بررسی نحوه عملکرد، اجزا میل گاردان، علائم خرابی و نکات مهم برای افزایش عمر میل گاردان خودرو می پردازیم.
همچنین بخوانید: نقش پلوس و سر پلوس در خودرو و بررسی اجزا

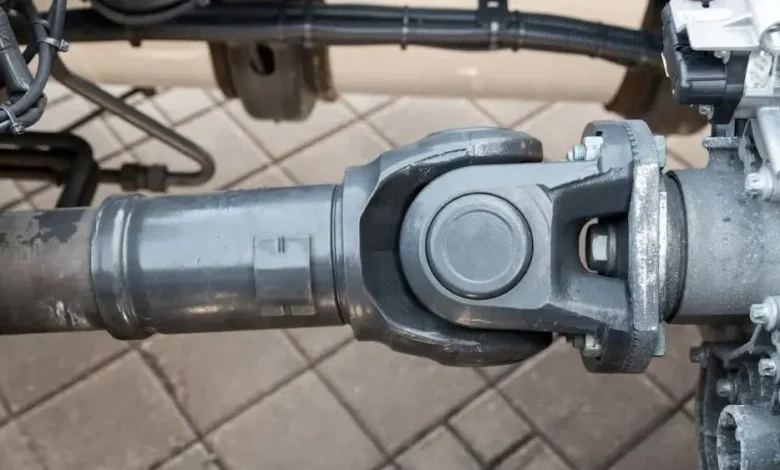

میل گاردان خودرو چیست؟
میل گاردان خودرو یکی از مهمترین اجزای سیستم انتقال قدرت است که وظیفه انتقال گشتاور و نیروی چرخشی تولیدشده توسط موتور و گیربکس را به چرخها یا دیفرانسیل بر عهده دارد. این قطعه در خودروهای دیفرانسیل جلو، دیفرانسیل عقب و دو دیفرانسیل مورد استفاده قرار میگیرد و نقش مهم در حرکت روان خودرو ایفا میکند.
در سیستم انتقال قدرت خودرو، قطعات مختلفی با نام «شفت» وجود دارند که یکی از آنها میل گاردان است. این قطعه از نظر عملکرد شباهت زیادی به پلوس دارد، اما تفاوت اصلی آن در طراحی انعطافپذیرتر و قابلیت تغییر زاویه هنگام حرکت خودرو است. میل گاردان علاوه بر انتقال نیرو، میتواند با تغییرات ناشی از حرکت سیستم تعلیق و فرمانپذیری چرخها سازگار شود.
در یک سمت میل گاردان، قطعهای به نام سرپلوس قرار دارد که به چرخها متصل میشود و امکان انتقال نیرو در زوایای مختلف را فراهم میکند. در سمت دیگر نیز بخشی به نام سهشاخه به گیربکس متصل است. این ساختار باعث میشود نیروی موتور بدون وقفه و با کمترین لرزش به چرخها منتقل شود و عملکرد خودرو نرم و پایدار باشد.

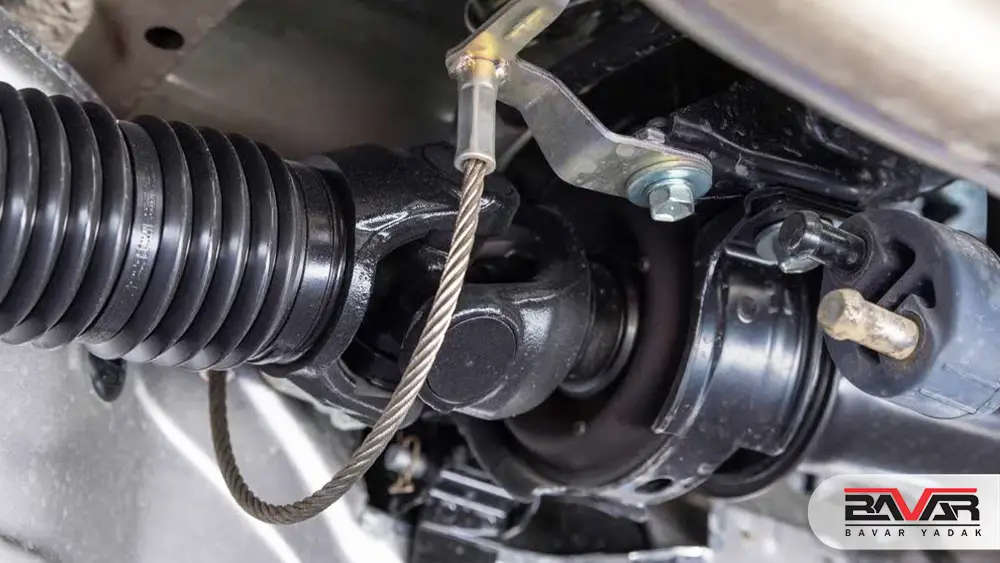

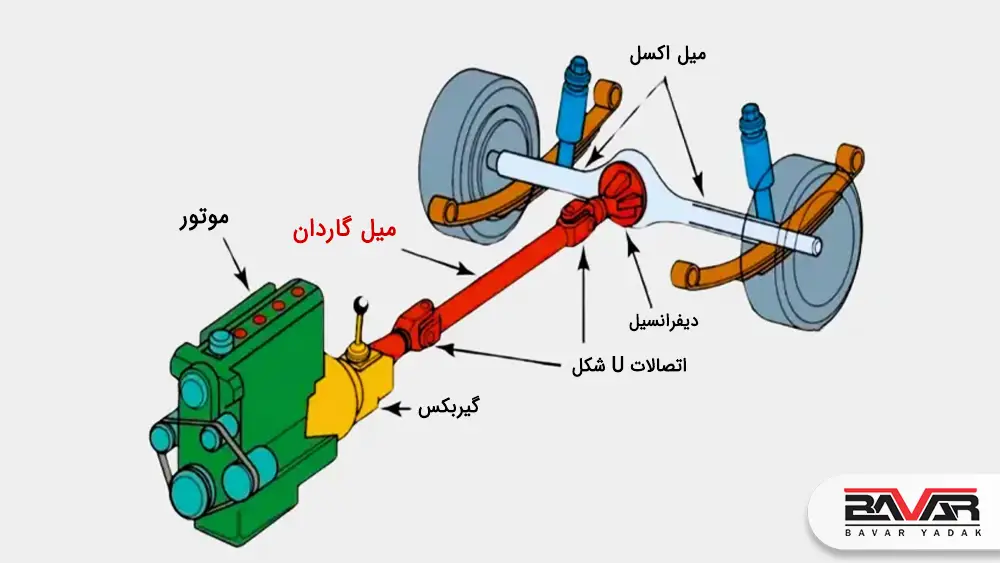

محل قرارگیری میل گاردان در خودرو
میل گاردان یکی از اجزای مهم سیستم انتقال قدرت است که بسته به نوع خودرو، محل قرارگیری و ساختار متفاوتی دارد. این قطعه معمولاً در زیر خودرو و بین گیربکس و دیفرانسیل قرار میگیرد و وظیفه دارد نیروی چرخشی موتور را به محورهای محرک منتقل کند.
میل گاردان در خودروهای دیفرانسیل عقب
در خودروهای دیفرانسیل عقب (RWD)، میل گاردان بهصورت یک شفت بلند در زیر خودرو قرار دارد. این قطعه از خروجی گیربکس در بخش جلو خودرو شروع شده و به دیفرانسیل عقب متصل میشود. وظیفه آن انتقال نیروی موتور از جلو به محور عقب است و معمولاً به دلیل طول زیاد، دارای چندین مفصل و یک بلبرینگ میانی برای کاهش لرزش است.
میل گاردان در خودروهای دو دیفرانسیل
در خودروهای چهارچرخ محرک، سیستم انتقال قدرت پیچیدهتر است و معمولاً از یک یا چند میل گاردان استفاده میشود. در این خودروها، یک میل گاردان نیرو را از گیربکس به جعبه انتقال منتقل میکند و سپس میل گاردان دیگری این نیرو را به دیفرانسیل جلو یا عقب میرساند. این ساختار باعث میشود هر چهار چرخ بتوانند بهطور همزمان نیرو دریافت کنند و خودرو عملکرد بهتری در مسیرهای سخت داشته باشد.
تفاوت ساختار در خودروهای دیفرانسیل جلو
در خودروهای دیفرانسیل جلو (FWD)، معمولاً میل گاردان به شکل کلاسیک وجود ندارد و به جای آن از پلوسها استفاده میشود. این پلوسها مستقیماً از گیربکس به چرخهای جلو متصل هستند و نیروی موتور را منتقل میکنند. به همین دلیل، ساختار انتقال قدرت در این خودروها سادهتر و جمعوجورتر از خودروهای دیفرانسیل عقب و چهارچرخ محرک است.
وظیفه میل گاردان در خودرو چیست؟
میل گاردان یکی از اجزای سیستم انتقال قدرت است که وظیفه اصلی آن انتقال نیروی چرخشی تولیدشده توسط موتور و گیربکس به دیفرانسیل و در نهایت به چرخهای محرک خودرو است. این قطعه نقش مهم در حرکت خودرو دارد و بدون آن، انتقال نیرو به محورهای محرک امکانپذیر نخواهد بود.
یکی از وظایف مهم میل گاردان، انتقال نیرو در شرایطی است که زاویه و فاصله بین گیربکس و دیفرانسیل در اثر حرکت خودرو و عملکرد سیستم تعلیق تغییر میکند. به همین دلیل این قطعه بهگونهای طراحی شده که بتواند تغییر زاویه و طول را تحمل کند و همچنان انتقال نیرو را بدون قطعی انجام دهد.
همچنین میل گاردان با استفاده از مفصلها و اتصالات خود، به کاهش لرزش و ضربات ناشی از انتقال قدرت کمک میکند. این موضوع باعث میشود حرکت خودرو نرمتر شود و فشار کمتری به سایر اجزای سیستم انتقال قدرت وارد گردد.

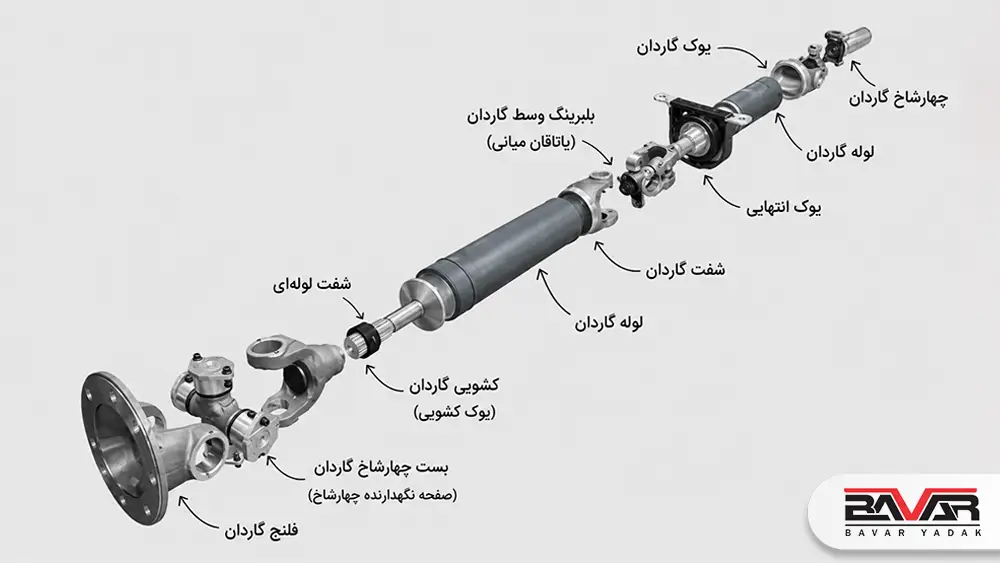

بررسی اجزا میل گاردان
میل گاردان خودرو از چند بخش اصلی تشکیل شده است که هرکدام نقش مهم در انتقال نیروی موتور و سیستم انتقال قدرت دارند.
بدنه اصلی میل گاردان
میل گاردان خودرو بهتنهایی یک لوله توخالی و کاملاً صاف است که معمولاً از جنس فولاد، آلومینیوم، فیبرکربن یا سایر متریالهای مقاوم و سبک ساخته میشود. انتخاب جنس آن به نوع خودرو و کاربرد آن بستگی دارد. وظیفه اصلی این بخش، انتقال گشتاور بهصورت مستقیم و بدون اتلاف نیرو است.
چهارشاخ گاردان
یکی از مهمترین اجزای این مجموعه است که در یک یا هر دو سر میل گاردان خودرو نصب میشود. این قطعه امکان انتقال نیرو در شرایطی که زاویه بین قطعات تغییر میکند را فراهم میسازد. در برخی خودروها بهجای چهارشاخ، از مفصل سرعت ثابت استفاده میشود که عملکرد نرمتر و دقیقتری دارد و در پلوس خودروها نیز کاربرد گستردهای دارد.
اتصال منعطف
در برخی طراحیها جایگزین چهارشاخ میشود، بهخصوص در سمتی از میل گاردان که تغییر زاویه بسیار کم است و به گیربکس متصل میشود. این قطعه از جنس لاستیکی مقاوم ساخته شده و توانایی انتقال گشتاور را دارد، اما میزان انعطاف آن نسبت به چهارشاخ محدودتر است.
بلبرینگ میانی
در خودروهایی که میل گاردان دو تکه دارند استفاده میشود. این قطعه به شاسی یا بدنه خودرو متصل میشود و وظیفه آن نگهداری و حمایت از بخش میانی میل گاردان است تا از لرزش، افتادگی و انحراف محور جلوگیری شود و انتقال نیرو بهصورت یکنواخت انجام گیرد.
مشخصات و وظایف اجزای تشکیلدهنده میل گاردان
| قطعه | مشخصات | وظیفه | اهمیت در عملکرد |
|---|---|---|---|
| بدنه اصلی میل گاردان | شفت فلزی توخالی با استحکام بالا | انتقال گشتاور از گیربکس به دیفرانسیل | بسیار مهم |
| چهارشاخ گاردان | مفصل صلیبی با قابلیت حرکت در زوایای مختلف | انتقال نیرو در زمان تغییر زاویه بین قطعات | بسیار مهم |
| اتصال منعطف | قطعه لاستیکی یا ترکیبی جذبکننده ارتعاش | کاهش ضربه و لرزش انتقالی | مهم |
| بلبرینگ میانی | یاتاقان نگهدارنده بخش میانی گاردان | حفظ تعادل و پشتیبانی از شفت | بسیار مهم |
| فلنج اتصال | اتصالدهنده گاردان به گیربکس و دیفرانسیل | ایجاد اتصال پایدار بین اجزا | مهم |
| وزنههای بالانس | وزنههای کوچک نصبشده روی شفت | جلوگیری از لرزش ناشی از عدم تعادل | مهم |

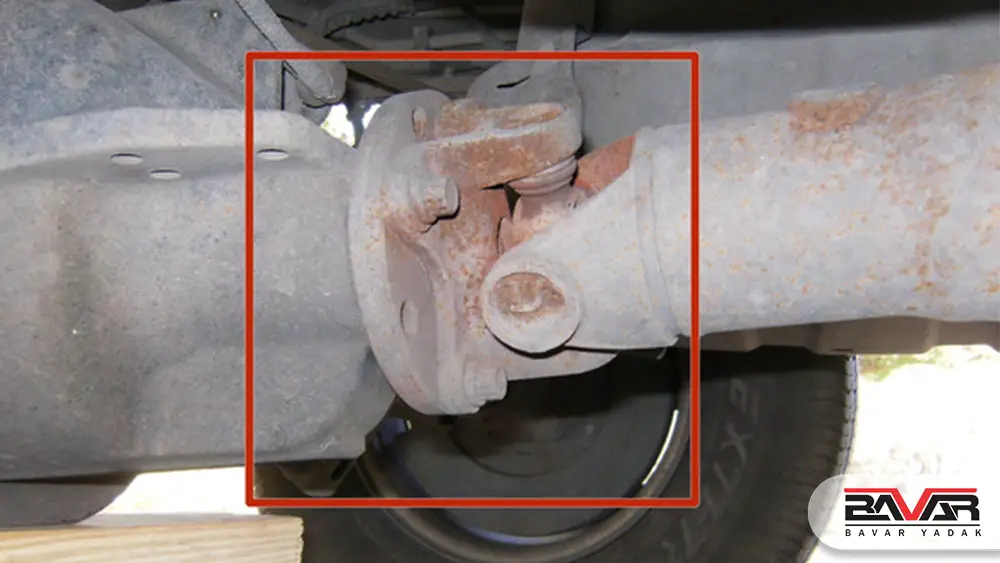

علائم خرابی میل گاردان
1. لرزش خودرو در سرعتهای بالا
یکی از رایجترین علائم خرابی میل گاردان، لرزش خودرو هنگام رانندگی در سرعتهای بالا است. این مشکل معمولاً به دلیل بالانس نبودن میل گاردان، خرابی بلبرینگ میانی یا آسیب دیدن چهارشاخها ایجاد میشود. در این حالت، لرزش از زیر خودرو احساس شده و با افزایش سرعت شدت بیشتری پیدا میکند.
2. صدای تقتق هنگام حرکت
شنیدن صدای تقتق یا ضربههای متناوب هنگام شروع حرکت یا تعویض دنده میتواند نشانه خرابی مفصلهای میل گاردان باشد. این صدا معمولاً از فرسودگی چهارشاخها یا لقی در اتصالات ایجاد میشود و در صورت بیتوجهی، ممکن است به آسیبهای جدیتر در سیستم انتقال قدرت منجر شود.
3. کوبش در زمان تعویض دنده
اگر هنگام تعویض دنده یا شتابگیری ناگهانی، ضربه یا کوبش احساس شود، احتمال خرابی یا لقی در میل گاردان وجود دارد. این حالت معمولاً به دلیل فرسودگی اتصالات یا عدم هماهنگی در انتقال نیرو بین گیربکس و دیفرانسیل ایجاد میشود و میتواند عملکرد نرم خودرو را مختل کند.
4. نشتی گریس از چهارشاخها
نشتی یا پاشش گریس از چهارشاخهای میل گاردان نشانه آسیب دیدن گردگیرها یا پارگی آنها است. این مشکل باعث ورود گرد و غبار و آلودگی به داخل مفصل شده و در نهایت منجر به خشک شدن و خرابی سریع چهارشاخها میشود. در صورت مشاهده این علامت، باید سریعاً نسبت به سرویس یا تعویض قطعه اقدام شود.
دلایل خرابی میل گاردان چیست؟
خرابی میل گاردان معمولاً به دلیل فرسودگی قطعات داخلی یا شرایط نامناسب رانندگی رخ میدهد. شناخت این دلایل کمک میکند تا از آسیبهای جدیتر به سیستم انتقال قدرت جلوگیری شود.
فرسودگی چهارشاخ گاردان
چهارشاخ گاردان یکی از قطعات پرکاربرد و تحت فشار در سیستم انتقال قدرت است. با گذشت زمان و عدم روانکاری مناسب، این قطعه دچار لقی، سایش و خرابی میشود که در نهایت باعث لرزش و ایجاد صدا در میل گاردان خواهد شد.
خرابی بلبرینگ میانی
در خودروهایی که میل گاردان دو تکه دارند، بلبرینگ میانی نقش نگهدارنده و تکیهگاه را دارد. خرابی این قطعه باعث عدم تعادل در چرخش میل گاردان، ایجاد لرزش شدید و حتی آسیب به سایر اجزای سیستم میشود.
بالانس نبودن شفت گاردان
اگر میل گاردان بهدرستی بالانس نباشد، در سرعتهای بالا لرزش ایجاد میکند. این عدم تعادل میتواند به مرور زمان باعث آسیب به چهارشاخها، بلبرینگها و حتی گیربکس و دیفرانسیل شود.
ضربه و تصادف
وارد شدن ضربه شدید یا تصادف میتواند باعث خم شدن یا تغییر شکل میل گاردان شود. این موضوع کارکرد صحیح انتقال نیرو را مختل کرده و معمولاً نیاز به تعمیر یا تعویض کامل قطعه دارد.
روند افزایش لرزش خودرو بر اثر خرابی اجزای مختلف میل گاردان

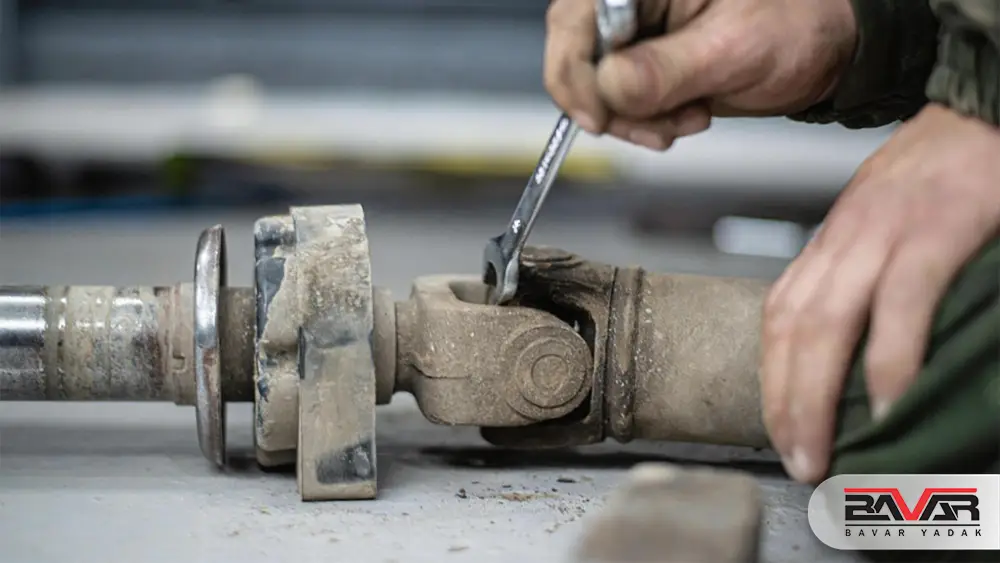

بررسی راهحلهای تعمیر یا تعویض میل گاردان
تعمیر میل گاردان خودرو معمولاً با هدف برطرف کردن لرزش، صداهای غیرعادی و بهبود عملکرد سیستم انتقال قدرت انجام میشود و بسته به میزان آسیبدیدگی، روشهای مختلفی دارد.
یکی از رایجترین تعمیرات، تعویض چهارشاخ گاردان است. این قطعه زمانی نیاز به تعویض پیدا میکند که در آن لقی ایجاد شود یا هنگام شروع حرکت و تعویض دنده، صدای تقتق به گوش برسد. این نوع تعمیر نسبت به تعویض کامل میل گاردان هزینه کمتری دارد، اما در برخی موارد ممکن است مقدار کمی لرزش در سیستم باقی بماند و عملکرد کاملاً نرم به حالت اولیه برنگردد.
روش دیگر، تعویض بلبرینگ وسط در میل گاردانهای دو تکه است. خرابی این قطعه معمولاً باعث لرزش در سرعتهای متوسط و بالا میشود و با جایگزینی آن میتوان بخش زیادی از مشکل را برطرف کرد و تعادل چرخش میل گاردان را بهبود داد.
در خودروهای دیفرانسیل عقب، اگر چند بخش از میل گاردان بهطور همزمان دچار آسیب شده باشد یا تعمیرات جزئی دیگر پاسخگو نباشد، معمولاً تعویض کامل میل گاردان انتخاب منطقیتری است و در بسیاری از موارد از تعمیرات پیاپی و هزینههای تکراری جلوگیری میکند. همچنین باید توجه داشت که هزینه تعمیر این قطعه نرخ ثابتی ندارد و معمولاً بر اساس توافق بین مالک خودرو و تعمیرکار تعیین میشود.
نکات مهم برای افزایش عمر میل گاردان
- گریسکاری دورهای (هر ۶ ماه یکبار): استفاده از گریس باکیفیت باعث کاهش اصطکاک در چهارشاخها شده و از سایش و خرابی زودهنگام آنها جلوگیری میکند.
- بررسی گردگیرها (هر ۱۲ ماه): توصیه میشود برای جلوگیری از ورود گرد و خاک و رطوبت هر 6 تا 12 ماه یکبار سلامت گردگیرها را بررسی کنید. زیرا خرابی آنها میتواند به بلبرینگها و مفصلها آسیب بزند.
- رانندگی اصولی و پرهیز از فشار زیاد: اجتناب از شتابگیری ناگهانی و عبور آرام از دستاندازها باعث کاهش فشار مکانیکی روی میل گاردان میشود.
- استفاده از قطعات اصلی و استاندارد: نصب میل گاردان و قطعات اصلی کارخانهای، در کاهش لرزش و افزایش دوام سیستم نقش دارد.
- بالانس کردن میل گاردان پس از تعمیر: انجام بالانس دقیق بعد از هرگونه تعمیر یا تعویض، از ایجاد لرزش در سرعتهای بالا جلوگیری میکند و موجب عملکرد بهتر خودرو خواهد شد.
همچنین بخوانید: علائم خرابی دیفرانسیل چیست و چگونه کار می کند؟
سخن پایانی
میتوان گفت میل گاردان یکی از مهمترین اجزای سیستم انتقال قدرت خودرو است که نقش اصلی آن انتقال نیرو از گیربکس به دیفرانسیل میباشد و در پاسخ به این سؤال که وظیفه میل گاردان چیست باید گفت بدون آن، حرکت چرخها عملاً امکانپذیر نیست. شناخت انواع میل گاردان در خودروهای دیفرانسیل عقب، دو دیفرانسیل و سایر ساختارها به درک بهتر عملکرد این قطعه کمک میکند. از طرفی توجه به علائم خرابی میل گاردان مانند لرزش، صداهای غیرعادی و ضربه در حرکت اهمیت زیادی در پیشگیری از آسیبهای جدی دارد.
همچنین علائم خرابی چهار شاخ گاردان معمولاً بهصورت تقتق و کوبش هنگام شروع حرکت دیده میشود که در بسیاری موارد ناشی از لقی چهارشاخ گاردان یا فرسودگی آن است. از مهمترین دلایل این مشکل میتوان به علت خرابی چهارشاخ گاردان مانند نبود گریسکاری، ورود آلودگی و استهلاک طبیعی اشاره کرد. در برخی موارد نیز بررسی علائم خرابی قفل گاردان ضروری است، زیرا میتواند باعث اختلال در انتقال نیرو و کاهش ایمنی خودرو شود.
پرسشهای متداول
میل گاردان چیست و چه وظیفهای دارد؟
میل گاردان یکی از اصلیترین اجزای سیستم انتقال قدرت خودرو است که وظیفه انتقال نیروی چرخشی موتور و گیربکس به دیفرانسیل را بر عهده دارد. بدون این قطعه، انتقال قدرت به چرخها امکانپذیر نخواهد بود.
انواع میل گاردان در خودرو کدام است؟
انواع میل گاردان بر اساس نوع خودرو شامل میل گاردان خودروهای دیفرانسیل عقب، دو دیفرانسیل (4WD و AWD) و سیستمهای خاص صنعتی است که هرکدام ساختار متفاوتی دارند.
علائم خرابی میل گاردان چیست؟
از مهمترین علائم خرابی میل گاردان میتوان به لرزش خودرو در سرعت بالا، صدای تقتق هنگام حرکت، کوبش در تعویض دنده و نشتی گریس از چهارشاخها اشاره کرد.
علت خرابی چهارشاخ گاردان چیست؟
علت خرابی چهارشاخ گاردان معمولاً شامل عدم گریسکاری دورهای، ورود گرد و خاک، رانندگی پرتنش و استهلاک طبیعی قطعه در طول زمان است.
لقی چهارشاخ گاردان چه نشانهای دارد؟
لقی چهارشاخ گاردان معمولاً با صدای ضربه هنگام شروع حرکت یا تعویض دنده همراه است و در صورت بیتوجهی میتواند باعث خرابی کامل میل گاردان شود.
علائم خرابی قفل گاردان چیست؟
علائم خرابی قفل گاردان میتواند شامل لرزش شدید، صدای غیرعادی از زیر خودرو و اختلال در انتقال نیرو باشد که نیاز به بررسی فوری دارد.
