مقدمه
اگر تا به حال تجربه رانندگی با خودرویی داشتهاید که شتابگیری کند یا موتور در دور آرام بهصورت ناپایدار کار کند، احتمالاً با اثرات خرابی سنسور مپ خودرو آشنا شدهاید، حتی اگر نام آن را ندانید. سنسور فشار مطلق منیفولد (MAP Sensor) یکی از قطعات موتور است که تجربه رانندگی شما را بهطور مستقیم تحت تأثیر قرار میدهد. این سنسور فشار هوای ورودی به موتور را اندازهگیری کرده و اطلاعات دقیقی به واحد کنترل موتور (ECU) ارسال میکند. ECU با تحلیل این دادهها، میزان سوخت و زمانبندی جرقهها را تنظیم میکند تا خودرو شتاب مناسب و مصرف سوخت مناسب داشته باشد.
در واقع، وقتی سنسور MAP درست کار میکند، شما بهصورت ناخودآگاه تجربهای قابل اعتماد از رانندگی خواهید داشت؛ اما کوچکترین اختلال در عملکرد آن میتواند باعث لرزش موتور، افزایش مصرف سوخت یا روشن شدن چراغ چک شود.
همچنین بخوانید: آشنایی با انواع سنسور در خودرو های تویوتا
سنسور مپ چیست؟
سنسور مپ که مخفف عبارت Manifold Absolute Pressure است، به معنی سنسور فشار مطلق منیفولد هوا میباشد و یکی از مهمترین سنسورهای سیستم مدیریت موتور در خودروهای انژکتوری محسوب میشود. این قطعه وظیفه دارد فشار هوای داخل منیفولد ورودی را اندازهگیری کند و اطلاعات آن را به واحد کنترل الکترونیکی موتور یا همان ECU ارسال نماید. در واقع سنسور مپ به ECU کمک میکند تا متوجه شود موتور در چه شرایطی از نظر بار و میزان مکش هوا قرار دارد. بر اساس همین اطلاعات، میزان سوخت تزریقشده، زمان جرقهزنی و حتی عملکرد برخی سیستمهای جانبی تنظیم میشود. بدون عملکرد صحیح سنسور مپ، موتور نمیتواند ترکیب دقیق سوخت و هوا را ایجاد کند و در نتیجه بازدهی آن کاهش پیدا میکند.

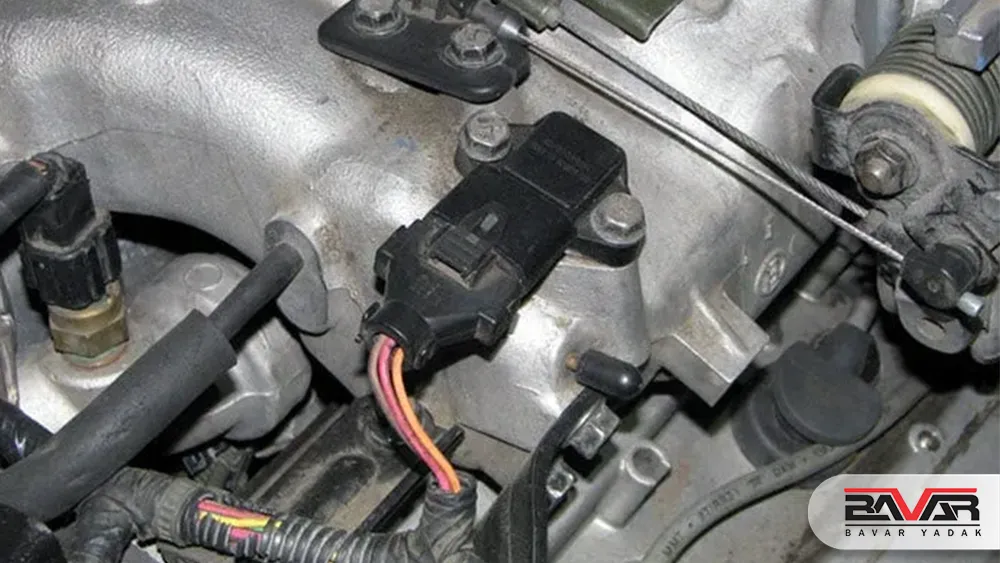

محل نصب سنسور مپ کجاست؟

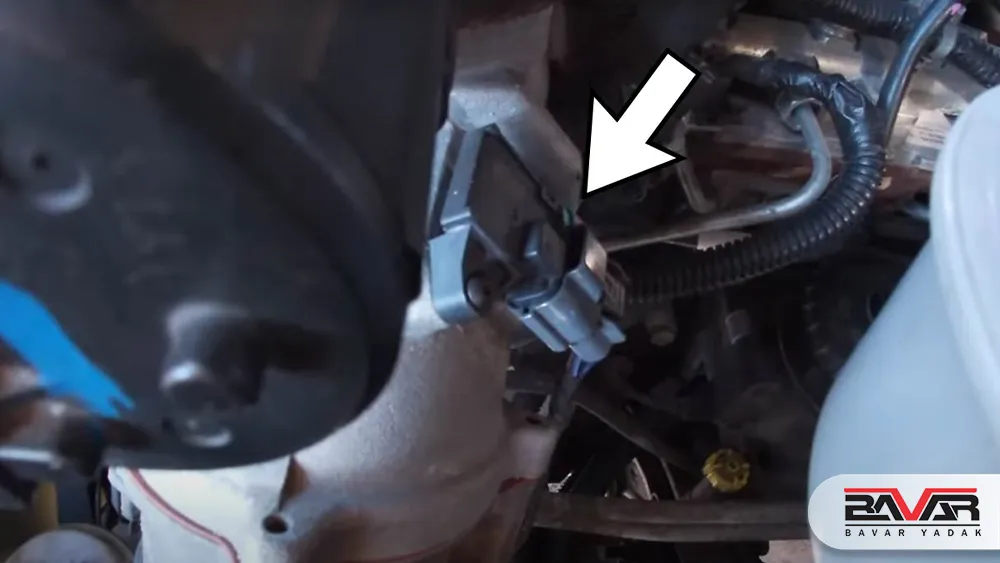

سنسور مپ معمولاً روی منیفولد هوای ورودی موتور نصب میشود؛ یعنی همان بخشی که هوا پس از عبور از دریچه گاز وارد آن شده و سپس به سیلندرها هدایت میشود. در برخی خودروها این سنسور مستقیماً روی بدنه منیفولد پیچ شده و بهصورت مستقیم فشار داخل آن را اندازهگیری میکند. در برخی دیگر، از طریق یک شلنگ خلأ (وکیوم) به منیفولد متصل است و فشار را بهصورت غیرمستقیم دریافت میکند. محل نصب این سنسور بسیار مهم است، زیرا باید بتواند تغییرات لحظهای فشار هوا را با دقت بالا تشخیص دهد. هرگونه نشتی در اطراف محل نصب یا ترک خوردگی در شلنگ خلأ میتواند باعث ارسال اطلاعات اشتباه به ECU و اختلال در عملکرد موتور شود.
سنسور مپ چگونه کار میکند؟
سنسور مپ با اندازهگیری فشار مطلق هوای داخل منیفولد ورودی، میزان بار لحظهای موتور را تعیین میکند. با تغییر وضعیت دریچه گاز، فشار منیفولد نیز تغییر میکند؛ در دور آرام یا زمانی که دریچه گاز بستهتر است، فشار منفی (وکیوم) بیشتری ایجاد میشود و هنگام شتابگیری و باز شدن دریچه گاز، فشار افزایش مییابد. این تغییرات فشار بر دیافراگم حساس یا عنصر پیزوالکتریک داخل سنسور اثر گذاشته و باعث تغییر در مقاومت یا ولتاژ خروجی آن میشود.
سیگنال تولیدشده (معمولاً در بازه 0 تا 5 ولت) به ECU ارسال میگردد و کامپیوتر خودرو با تحلیل آن در کنار اطلاعات سنسورهایی مانند دریچه گاز، دور موتور و دمای هوا، مقدار دقیق پاشش سوخت و زمانبندی جرقه را تنظیم میکند. به این ترتیب، نسبت هوا به سوخت در شرایط مختلف رانندگی در محدوده بهینه (حدود 14.7 به 1 در حالت عادی) حفظ شده و موتور عملکردی نرم، مصرف سوخت مناسب و آلایندگی کنترلشده خواهد داشت.
نقش سنسور مپ در عملکرد موتور
سنسور MAP نقش بسیار مهمی در عملکرد موتور ایفا میکند، زیرا اطلاعات دقیق فشار منیفولد را به واحد کنترل موتور (ECU) ارسال میکند و بر اساس آن، موتور میتواند بهینه کار کند. مهمترین تأثیرات سنسور مپ در عملکرد موتور عبارتاند از:
تأثیر بر میزان پاشش سوخت
اطلاعات سنسور مپ به ECU کمک میکند تا مدت زمان باز بودن انژکتورها را تعیین کند. به این ترتیب میزان سوختی که به سیلندرها وارد میشود دقیقاً با نیاز موتور هماهنگ میشود و از سوخت اضافی یا ناکافی جلوگیری میشود.
تنظیم نسبت سوخت به هوا
با توجه به فشار منیفولد، ECU میتواند نسبت سوخت به هوا (AFR) را بهینه کند تا مخلوط هوا و سوخت در حالت ایدهآل قرار گیرد. این موضوع باعث احتراق کامل، کاهش آلایندگی و عملکرد بهتر موتور میشود.
نقش در زمانبندی جرقه
سنسور مپ علاوه بر سوخترسانی، اطلاعات لازم برای تنظیم زمانبندی جرقه شمعها را نیز فراهم میکند. با تشخیص بار موتور و شرایط وکیوم، ECU میتواند زمان دقیق جرقه زنی را تنظیم کند تا موتور با کارایی بالا و لرزش کمتر کار کند.
تأثیر بر مصرف سوخت و شتاب خودرو
با تنظیم دقیق میزان سوخت و زمان جرقه، موتور میتواند مصرف سوخت را کاهش دهد و همزمان شتاب و پاسخگویی موتور در شرایط مختلف رانندگی بهبود یابد.

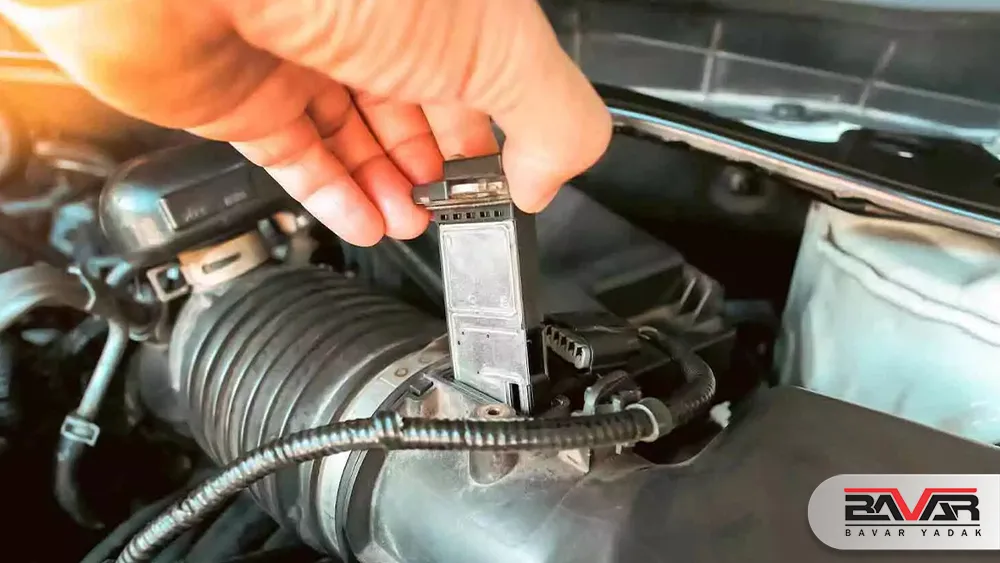

سنسور MAP و سنسور MAFچه تفاوتی دارند؟
سنسور MAP و سنسور MAF هر دو برای کمک به ECU در تنظیم دقیق نسبت سوخت به هوا در موتور استفاده میشوند، اما عملکرد و محل نصب آنها متفاوت است. سنسور MAP فشار هوای موجود در منیفولد ورودی را اندازهگیری میکند و اطلاعات حاصل به ECU کمک میکند تا میزان سوخت مورد نیاز برای احتراق بهینه محاسبه شود. در مقابل، سنسور MAF مستقیماً مقدار هوایی که موتور میمکد را اندازهگیری میکند و بر اساس این داده، ECU میزان سوخت را تنظیم میکند. علاوه بر تفاوت در عملکرد، محل نصب آنها نیز متفاوت است؛ سنسور MAP معمولاً روی منیفولد هوا نصب میشود، در حالی که سنسور MAF قبل از بدنه دریچه گاز قرار دارد. به این ترتیب، هر یک از این سنسورها اطلاعات متفاوتی درباره جریان هوا در موتور ارائه میدهند.
علائم خرابی سنسور مپ
1. افزایش مصرف سوخت
یکی از اولین نشانههای خرابی سنسور MAP، افزایش غیرمعمول مصرف سوخت است. وقتی سنسور قادر به اندازهگیری دقیق فشار منیفولد نیست، واحد کنترل موتور (ECU) نمیتواند نسبت صحیح هوا به سوخت را محاسبه کند. نتیجه این خطا، تزریق بیش از حد سوخت به سیلندرهاست که باعث میشود خودرو بهسرعت بنزین بیشتری مصرف کند و بازده سوخت کاهش یابد.
2. بد کار کردن موتور در دور آرام
سنسور MAP خراب میتواند باعث نوسان یا لرزش موتور در حالت دور آرام شود. به دلیل سیگنالهای اشتباه، ECU نمیتواند زمانبندی و میزان پاشش سوخت را به درستی تنظیم کند. این مشکل معمولاً با تکان خوردن موتور، خاموش شدن ناگهانی در دور آرام یا عملکرد نامنظم در هنگام توقف در ترافیک همراه است.
3. کاهش شتاب خودرو
خرابی سنسور MAP مستقیماً روی قدرت و شتاب خودرو تأثیر میگذارد. وقتی فشار منیفولد بهدرستی اندازهگیری نمیشود، ECU نمیتواند میزان سوخت مورد نیاز برای شتابگیری را درست تعیین کند. نتیجه این است که خودرو هنگام فشردن پدال گاز کند عمل میکند و بهخصوص در سربالایی یا هنگام حمل بار سنگین، شتاب کافی ندارد.
4. روشن شدن چراغ چک
یکی دیگر از علائم رایج خرابی سنسور MAP، روشن شدن چراغ چک موتور است. ECU با دریافت سیگنال غیرمعمول از سنسور، خطای فشار منیفولد را تشخیص میدهد و هشدار میدهد. در این حالت، خودرو ممکن است وارد حالت اضطراری شود تا از آسیب بیشتر به موتور جلوگیری شود.
همچنین بخوانید: چرا چراغ چک ماشین روشن می شود؟ بررسی دلایل و نتایج
5. خاموش شدن ناگهانی خودرو
در موارد شدید، سنسور MAP خراب میتواند باعث خاموش شدن ناگهانی خودرو شود. وقتی ECU اطلاعات نادرست از فشار منیفولد دریافت میکند، سوخترسانی و زمانبندی جرقه بههم میریزد و موتور قادر به ادامه کار نیست. این مشکل معمولاً در دور آرام یا توقف ناگهانی در ترافیک اتفاق میافتد و میتواند خطرناک باشد، زیرا کنترل خودرو بهطور موقت از دست راننده خارج میشود.
مقایسه علائم خرابی سنسور MAP و تأثیر هرکدام بر عملکرد موتور
| علامت خرابی | تأثیر بر عملکرد موتور | میزان شدت |
|---|---|---|
| افزایش مصرف سوخت | تزریق سوخت بیش از حد و احتراق ناقص | متوسط تا شدید |
| ارسال اطلاعات اشتباه فشار منیفولد باعث میشود ECU مدت زمان باز بودن انژکتورها را بیشتر از حد نیاز تنظیم کند. | ||
| بد کار کردن در دور آرام | نوسان دور موتور و لرزش | متوسط |
| بهدلیل محاسبه نادرست نسبت هوا به سوخت، موتور در حالت ایستاده عملکرد پایداری ندارد. | ||
| کاهش شتاب خودرو | واکنش کند هنگام فشردن پدال گاز | شدید |
| خطای سنسور باعث میشود ECU سوخت کافی برای شرایط بار بالا تأمین نکند. | ||
| روشن شدن چراغ چک | فعال شدن حالت اضطراری ECU | هشدار جدی |
| ثبت کد خطا در حافظه ECU و محدود شدن برخی پارامترهای عملکردی موتور. | ||
| خاموش شدن ناگهانی خودرو | قطع احتراق و توقف موتور | بسیار شدید |
| بههمریختگی کامل در زمانبندی جرقه و سوخترسانی میتواند منجر به توقف کامل موتور شود. | ||
تغییرات ولتاژ خروجی سنسور MAP در شرایط مختلف بار موتور
نحوه تعویض سنسور مپ خودرو چگونه است؟
تعویض سنسور MAP کاری نسبتاً ساده است و نیاز به مهارت مکانیکی بالایی ندارد، اما رعایت چند نکته مهم و ظریف میتواند از بروز مشکلات بعدی جلوگیری کند. اولین نکته این است که حتماً مطمئن شوید سنسور جدیدی که خریداری میکنید با مدل استاندارد خودرو شما همخوانی کامل دارد. ساختار کلی سنسورهای MAP در همه خودروها مشابه است، اما هر خودروساز برای هر مدل خودرو معمولاً نسخهای اختصاصی طراحی کرده است. استفاده از سنسور متعلق به خودروی دیگر یا برند دیگر، اغلب امکانپذیر نیست و میتواند باعث عملکرد نادرست موتور شود.
نکته بعدی مربوط به اتصال سنسور MAP به منیفولد هوا است. چه اتصال از نوع شلنگ وکیوم باشد، همانند خودروهای قدیمی، و چه سنسور مستقیماً روی منیفولد پیچ شود، باید از عدم نشتی هوا اطمینان حاصل شود. سنسورهایی که مستقیماً روی منیفولد نصب میشوند معمولاً دارای اورینگ لاستیکی برای آببندی هستند و هنگام نصب سنسور جدید باید مراقب باشید که این اورینگ پاره یا آسیب نبیند.
در سنسورهایی که با شلنگ وکیوم متصل میشوند نیز باید اتصال کاملاً محکم و بدون نشتی باشد، زیرا کوچکترین نشت وکیوم میتواند عملکرد موتور و دقت سنسور را مختل کند. با رعایت این نکات ساده، میتوانید تعویض سنسور MAP را بهطور ایمن انجام دهید و از عملکرد صحیح موتور اطمینان حاصل کنید.
همچنین بخوانید: انواع خطاهای رایج در سنسور های تویوتا و شیوه های رفع آن
سخن پایانی
سنسور MAP یکی از قطعات کوچک موتور است که شاید به چشم نیاید، اما تأثیر مستقیمی بر شتاب، مصرف سوخت و عملکرد کلی خودرو دارد. عملکرد درست این سنسور باعث میشود موتور بهطور روان و بهینه کار کند و رانندگی برای شما تجربهای مطمئن و بدون مشکل باشد. در مقابل، کوچکترین اختلال در عملکرد سنسور MAP میتواند باعث لرزش موتور، افزایش مصرف سوخت یا روشن شدن چراغ چک شود و حتی در موارد شدید به خاموش شدن ناگهانی خودرو منجر شود.
بنابراین، توجه به سلامت سنسور MAP و رسیدگی به موقع به هرگونه مشکل آن، نه تنها از آسیبهای جدی به موتور جلوگیری میکند، بلکه به صرفهجویی در سوخت و کاهش هزینههای تعمیرات آینده کمک میکند. تعویض یا بررسی سنسور MAP با دقت و رعایت نکات سادهای که گفته شد، کاری قابل انجام حتی در خانه است، اما در صورت تردید بهتر است از کارشناسان و مراکز تخصصی کمک بگیرید تا خودرو شما همواره با بهترین عملکرد ممکن کار کند.
پرسش های متداول
نقش سنسور MAP در خودرو چیست؟
این سنسور به ECU کمک میکند تا بار موتور را تشخیص دهد، نسبت هوا به سوخت را به درستی محاسبه کند، مصرف سوخت را بهینه کند و عملکرد موتور در دور آرام، شتابگیری و حرکت عادی پایدار باشد.
علائم خرابی سنسور مپ چیست؟
علائم رایج شامل افزایش مصرف سوخت، لرزش یا بد کار کردن موتور در دور آرام، کاهش شتاب، روشن شدن چراغ چک، مکث یا لرزش هنگام شتابگیری و خاموش شدن ناگهانی خودرو است.
آیا میتوان با سنسور MAP خراب رانندگی کرد؟
به طور موقت بله، اما رانندگی با سنسور خراب باعث کاهش کارایی موتور، افزایش مصرف سوخت و عملکرد نامنظم خودرو میشود. بهتر است در اسرع وقت سنسور را تعویض کرده یا از طریق دیاگ بررسی کنید.
چطور میتوان سنسور MAP را بررسی کرد؟
میتوان از طریق ابزارهای دیاگ، اندازهگیری ولتاژ و مقاومت، بررسی پاسخ سنسور به تغییرات فشار منیفولد و مراجعه به تعمیرگاه تخصصی عملکرد آن را بررسی کرد.
چگونه سنسور MAP را تعویض کنیم؟
تعویض سنسور کار سادهای است: سنسور را از منیفولد جدا کرده، سنسور جدید را نصب و پیچها را محکم کنید و کانکتور برق را وصل کنید. توجه داشته باشید که سنسور جدید باید با مدل خودرو مطابقت داشته باشد و اورینگ یا اتصالات وکیوم به درستی نصب شوند.
