مقدمه
تا به حال شده هنگام رانندگی متوجه کاهش شتاب خودرو شوید، یا موتور در دورهای بالا آنطور که باید نرم و قدرتمند کار نکند؟ در چنین شرایطی معمولاً ذهن راننده سمت مواردی مثل بنزین بیکیفیت، شمعها یا حتی سیستم انتقال قدرت میرود، در حالی که یکی از دلایل مهم و کمتر دیدهشده میتواند سوپاپهای موتور باشد. سوپاپها در واقع بخش اصلی سیستم تنفس موتور هستند؛ جایی که ورود هوا و سوخت به داخل سیلندر و خروج گازهای حاصل از احتراق کنترل میشود. اگر این فرآیند حتی بهدرستی و در زمانبندی دقیق انجام نشود، نتیجه آن افت توان موتور، افزایش مصرف سوخت و در برخی موارد حتی آسیبهای جدیتر به موتور خواهد بود. در ادامه این مقاله، بهصورت دقیق بررسی میکنیم که نقش سوپاپ در خودرو چیست، چه انواعی دارد و چرا تا این حد در عملکرد موتور اهمیت دارد.
همچنین بخوانید: سیلندر ماشین چیست؟ | معرفی اجزا، وظیفه و نحوه عملکرد

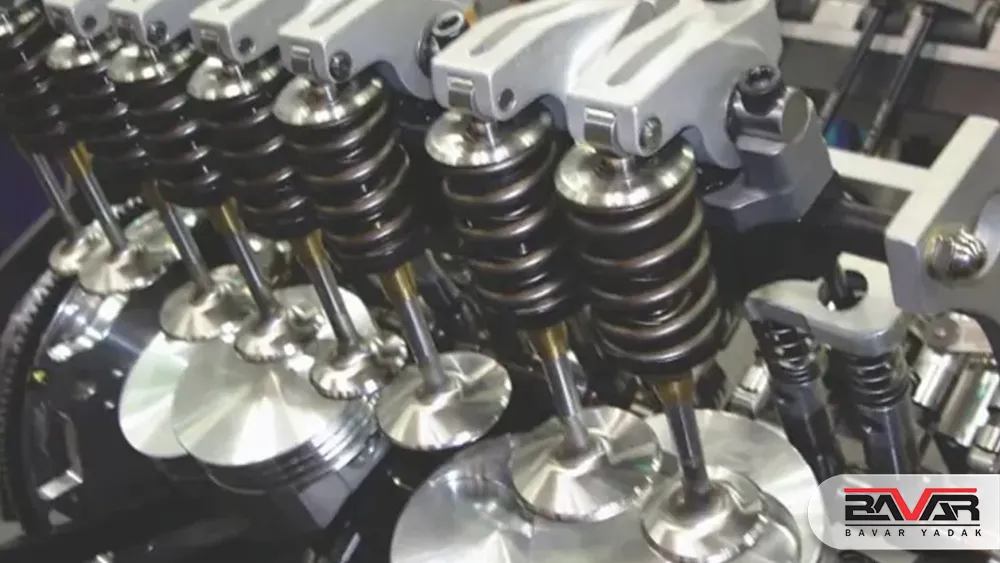

سوپاپ ماشین چیست؟
در برخی سیستمها و تجهیزات صنعتی، واژه «سوپاپ» به قطعهای گفته میشود که نقش یک مسیر ایمنی را ایفا میکند؛ یعنی زمانی که فشار سیال بیش از حد مجاز افزایش پیدا میکند، این قطعه بهصورت خودکار مسیر خروج را باز کرده و از آسیب دیدن سایر اجزای سیستم جلوگیری میکند.
اما در حوزه خودرو، مفهوم سوپاپ کاملاً متفاوت است. در موتورهای درونسوز، سوپاپ یا همان Engine Valve قطعهای مهم در مجموعه سرسیلندر محسوب میشود که نام آن از واژه فرانسوی Soupape به معنای دریچه یا شیر گرفته شده است. وظیفه اصلی این قطعه، کنترل دقیق ورود هوا و سوخت به داخل سیلندر و همچنین خروج گازهای حاصل از احتراق است.
در واقع سوپاپها بخش مهمی از فرآیند تنفس موتور را بر عهده دارند و محل قرارگیری آنها در سرسیلندر باعث شده نقش مهم در عملکرد، راندمان و کیفیت احتراق موتور داشته باشند. هرگونه اختلال در عملکرد این قطعه میتواند تأثیر قابل توجهی بر توان موتور و بازده کلی خودرو بگذارد.

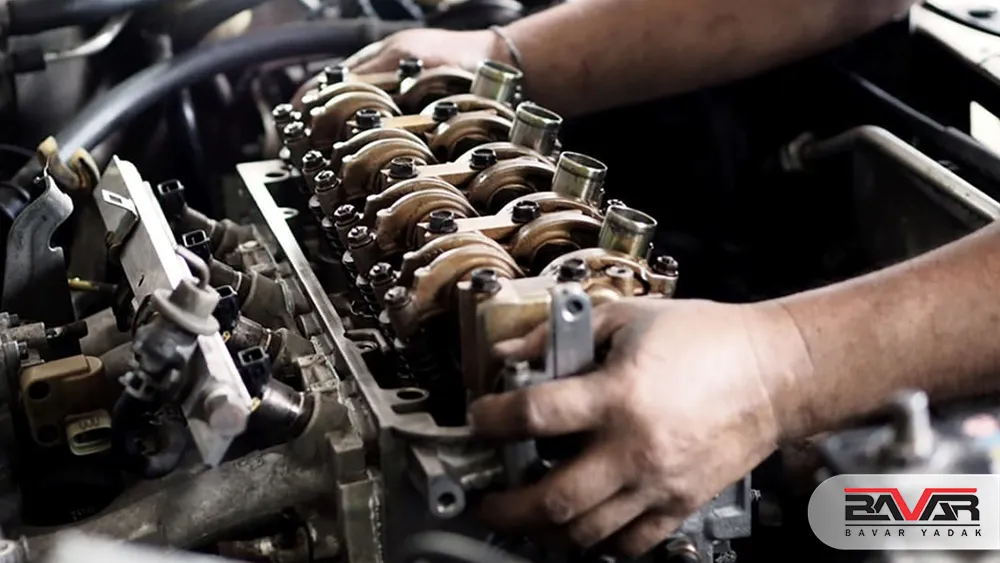

محل قرارگیری سوپاپ در خودرو
سوپاپها در بخش بالایی موتور و داخل مجموعه سرسیلندر قرار دارند. این قطعات دقیقاً در مسیر ورود هوا و خروج گازهای حاصل از احتراق نصب میشوند تا بتوانند فرآیند تنفس موتور را کنترل کنند. در موتورهای درونسوز، هر سیلندر دارای حداقل یک سوپاپ هوا و یک سوپاپ دود است. سوپاپ هوا در مسیر منیفولد هوا قرار میگیرد تا هوای تازه را وارد سیلندر کند و سوپاپ دود نیز در سمت منیفولد اگزوز نصب میشود تا گازهای ناشی از احتراق را به بیرون هدایت کند.
سوپاپها داخل محفظههایی در سرسیلندر حرکت رفت و برگشتی دارند و توسط قطعاتی مانند میلسوپاپ، فنر سوپاپ و گاید کنترل میشوند. محل قرارگیری دقیق و طراحی آنها اهمیت زیادی دارد، زیرا زمان باز و بسته شدن سوپاپها باید کاملاً هماهنگ با حرکت پیستونها باشد. در موتورهای مدرن، معمولاً سوپاپها در قسمت بالای سیلندر و بهصورت زاویهدار قرار میگیرند تا ورود هوا و خروج دود با راندمان بالاتری انجام شود. این طراحی به بهبود احتراق، افزایش قدرت موتور و کاهش مصرف سوخت کمک میکند.

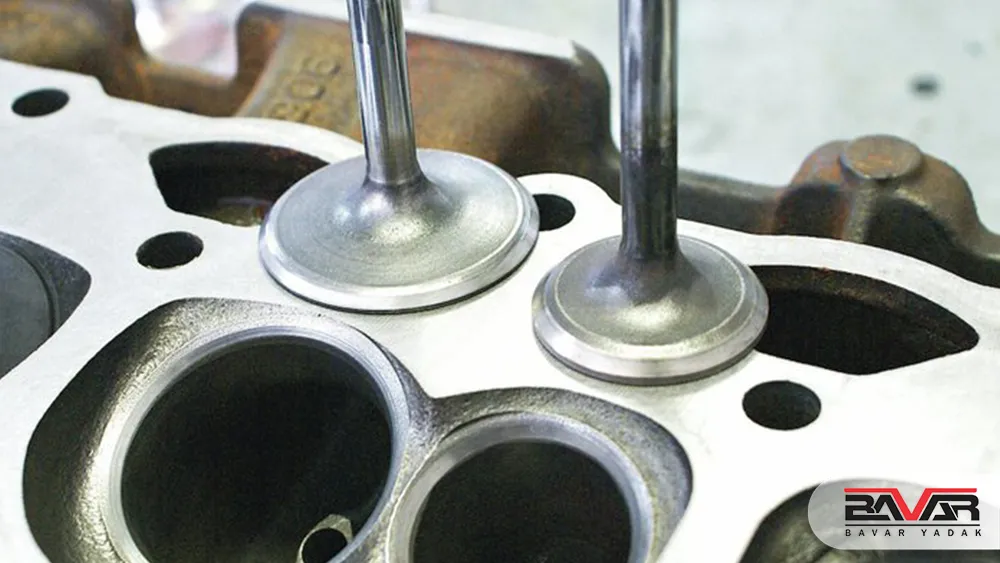

سوپاپ خودرو چگونه کار میکند؟
سوپاپهای موتور قطعات مکانیکی هستند که اجازه عبور یا توقف جریان سیال یا گاز را در طول فرآیند احتراق داخلی فراهم میکنند. انواع مختلفی از موتورهای احتراق داخلی وجود دارد که بر اساس تعداد سیلندرها (محفظههای احتراق که وظیفه تولید قدرت از طریق اشتعال سوخت را دارند) با یکدیگر تفاوت دارند. همچنین این موتورها از نظر نوع عملکرد (دو زمانه یا چهار زمانه) و همچنین از نظر محل قرارگیری سوپاپها در ساختار موتور (سوپاپ رو سرسیلندر OHV، میلسوپاپ رو OHC یا سوپاپ در بلوک VIB) دستهبندی میشوند.
پیستونها در داخل سیلندرها به صورت رفت و برگشتی حرکت میکنند و سوپاپهای موتور در بالاترین نقطه مسیر حرکت آنها قرار دارند. تعداد سوپاپها بسته به طراحی و سازنده موتور متفاوت است. درست زمانی که پیستون به پایینترین نقطه سیلندر میرسد، سوپاپ ورودی باز میشود تا هوا وارد سیلندر شود و سپس بلافاصله بسته میشود تا سیلندر کاملاً آببندی شده و فرآیند تراکم (فشردهسازی) انجام گیرد.
پس از انجام مرحله تراکم، سوپاپ خروجی باز میشود تا گازهای حاصل از احتراق از سیلندر خارج شوند. زمانی که این گازها از موتور خارج شدند، سوپاپ دوباره بسته میشود. اگر این سؤال برایتان پیش آمده که سوپاپها چگونه باز و بسته میشوند، باید بدانید این کار توسط یک محور انجام میشود که بر روی سوپاپها فشار وارد میکند. این محور به نام میلسوپاپ شناخته میشود.
انواع سوپاپ در خودرو
در موتورهای درونسوز، سوپاپها بهطور کلی به دو نوع اصلی تقسیم میشوند: سوپاپ هوا و سوپاپ دود. هر یک از این سوپاپها وظیفه مشخصی در فرآیند تنفس موتور بر عهده دارند و هماهنگی آنها نقش مهم در عملکرد صحیح موتور دارد.
سوپاپ هوا
سوپاپ هوا وظیفه تأمین هوای تازه مورد نیاز برای فرآیند احتراق را بر عهده دارد. این قطعه با باز شدن در زمان مناسب، اجازه ورود هوا به داخل سیلندر را فراهم میکند تا مخلوط مناسبی برای احتراق شکل بگیرد. در برخی موتورهای انژکتوری، تنها هوا از طریق این سوپاپ وارد سیلندر میشود؛ اما در برخی سیستمهای قدیمیتر یا طراحیهای خاص، بخشی از سوخت نیز همراه با جریان هوا به داخل محفظه احتراق هدایت میگردد. کنترل دقیق میزان و زمان ورود هوا، نقش بسیار مهمی در بهبود کیفیت احتراق، افزایش راندمان موتور و کاهش مصرف سوخت دارد.
سوپاپ دود
سوپاپ دود مسئول خروج گازهای ناشی از احتراق از داخل سیلندر است. پس از انجام فرآیند احتراق، با حرکت رو به بالای پیستون، گازهای باقیمانده به سمت سوپاپ دود هدایت شده و از طریق آن وارد منیفولد اگزوز میشوند. این گازها در نهایت از سیستم اگزوز خارج میگردند تا سیلندر برای انجام سیکل بعدی آماده شود. عملکرد صحیح سوپاپ دود اهمیت زیادی در حفظ توان موتور، جلوگیری از افت راندمان و بهبود فرآیند تخلیه گازهای احتراق دارد.
مقایسه انواع سوپاپها و نقش آنها در عملکرد موتور
| ویژگی | سوپاپ هوا | سوپاپ دود |
|---|---|---|
| وظیفه اصلی | ورود هوای تازه (و در برخی سیستمها مخلوط سوخت) | خروج گازهای حاصل از احتراق |
| محل قرارگیری | سمت منیفولد هوا | سمت منیفولد اگزوز |
| زمان عملکرد | در مرحله مکش (Intake Stroke) | در مرحله تخلیه (Exhaust Stroke) |
| میزان حرارت کاری | کمتر | بسیار بالا |
| جنس معمول | فولاد آلیاژی مقاوم | آلیاژهای مقاوم به حرارت بالا (نیکل-کروم) |
| اهمیت در عملکرد موتور | تأثیر مستقیم بر قدرت و راندمان احتراق | تأثیر مستقیم بر تخلیه صحیح گازها و جلوگیری از افت توان |
| ریسک خرابی | متوسط (بیشتر به دلیل دوده یا تنظیم نبودن تایم) | بالا (به دلیل دمای زیاد و فشار خروجی) |
اجزای تشکیلدهنده سوپاپ خودرو
سوپاپ خودرو از چند بخش اصلی تشکیل شده است که هر کدام نقش مهمی در عملکرد صحیح آن دارند. هماهنگی این اجزا باعث میشود سوپاپ بتواند بهدرستی باز و بسته شود و فرآیند تنفس موتور بدون اختلال انجام گیرد.
سر سوپاپ
سر سوپاپ بخش انتهایی و پهنتر آن است که مستقیماً با محفظه احتراق در تماس قرار دارد. این قسمت هنگام بسته شدن سوپاپ، مسیر ورود یا خروج گازها را کاملاً مسدود میکند و نقش آببندی سیلندر را بر عهده دارد. کیفیت و سلامت سر سوپاپ تأثیر زیادی در جلوگیری از نشتی و حفظ فشار داخل سیلندر دارد.
ساق سوپاپ
ساق سوپاپ ماشین بخش باریک و کشیدهای است که حرکت رفت و برگشتی سوپاپ را هدایت میکند. این قسمت داخل گاید سوپاپ حرکت میکند و باید از دقت و صافی سطح بالایی برخوردار باشد تا اصطکاک کاهش یافته و عملکرد سوپاپ روانتر شود.
فنر سوپاپ
فنر سوپاپ ماشین وظیفه دارد پس از باز شدن سوپاپ، آن را دوباره به حالت بسته بازگرداند. این فنر با ایجاد نیروی برگشتی، باعث میشود سوپاپ در زمان مناسب بسته شود و از نشت گازها جلوگیری گردد. کارکرد صحیح فنر سوپاپ اهمیت بالایی در هماهنگی زمانبندی موتور دارد.
گاید سوپاپ
گاید سوپاپ یک بوش یا راهنما است که ساق سوپاپ در داخل آن حرکت میکند. این قطعه باعث میشود سوپاپ در مسیر کاملاً دقیق و بدون انحراف حرکت کند. همچنین به کاهش اصطکاک و کنترل دمای سوپاپ کمک میکند و در افزایش عمر مفید آن نقش مهم دارد.
علت سوپاپ زدن ماشین چیست؟
اصطلاح (سوپاپ زدن) به مجموعهای از خرابیها و اختلالات در عملکرد سوپاپهای موتور گفته میشود که میتواند باعث کاهش قدرت، بد کار کردن موتور یا حتی آسیب جدی به موتور شود. این مشکل معمولاً بهصورت ناگهانی یا در اثر فرسودگی تدریجی قطعات بهوجود میآید.
1. خرابی نشیمنگاه سوپاپ
سیت سوپاپ محل تماس مستقیم لبه سوپاپ با سرسیلندر است. در صورتی که این بخش به دلیل حرارت بالا، فشار زیاد یا تراشکاری غیراصولی دچار خوردگی یا تغییر شکل شود، سوپاپ دیگر بهطور کامل آببندی نمیشود. این موضوع باعث نشت گازهای احتراق، افت کمپرس موتور و کاهش محسوس توان خودرو خواهد شد. در این حالت سوپاپ ماشین بهخوبی روی نشیمنگاه نمینشیند و نتیجه آن افت کمپرس، کاهش قدرت موتور و ریپ زدن خودرو خواهد بود.
2. برهم خوردن تایم موتور
اگر تسمه تایم پاره شود یا تایمینگ موتور حتی به مقدار کمی بههم بخورد، هماهنگی بین حرکت پیستون و باز و بسته شدن سوپاپها از بین میرود. در این شرایط احتمال برخورد پیستون با سوپاپ بسیار بالاست که معمولاً منجر به کج شدن سوپاپ، شکستگی و در موارد شدید، آسیب به سرسیلندر میشود. در این وضعیت ممکن است پیستون با سوپاپ برخورد کند که معمولاً باعث کج شدن سوپاپ، شکستگی و حتی آسیب به سرسیلندر میشود. این مورد یکی از خطرناکترین دلایل سوپاپ زدن است.

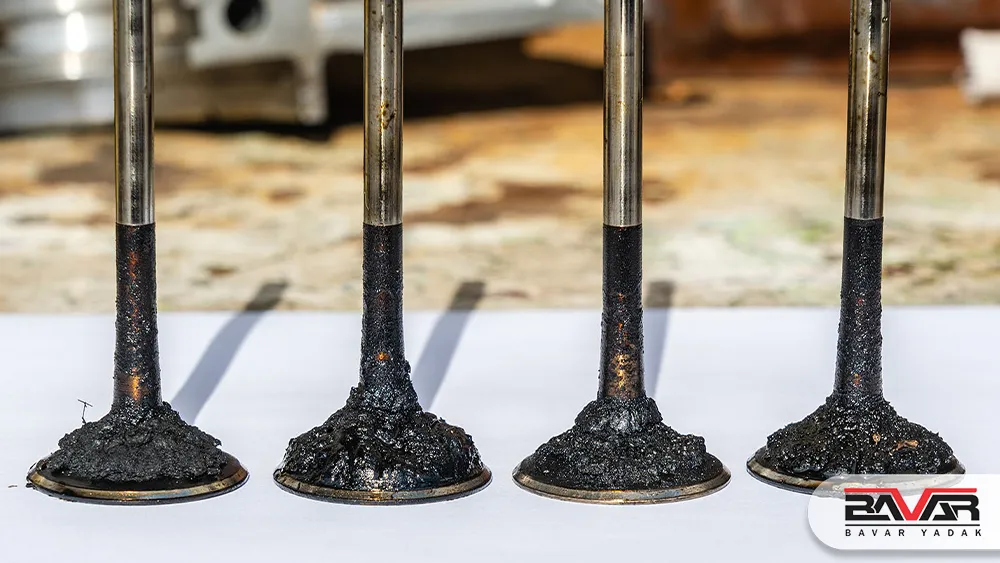

3. رسوب دوده و کربن روی سوپاپها
احتراق ناقص، کیفیت پایین سوخت یا روغنسوزی میتواند باعث تجمع دوده روی لبه سوپاپ شود. این رسوبات مانع بسته شدن کامل سوپاپ میشوند و در نتیجه آببندی سیلندر مختل شده و موتور دچار ریپ، لرزش و افت راندمان میگردد. نتیجه این مشکل، نشت گازهای احتراق، کاهش راندمان موتور، لرزش در دور آرام و افت شتاب خودرو است.
4. خرابی یا گشاد شدن گاید سوپاپ
گاید سوپاپ وظیفه هدایت دقیق ساق سوپاپ را بر عهده دارد. در صورت ساییدگی یا گشاد شدن این قطعه، سوپاپ در مسیر خود لقی پیدا میکند و بهدرستی روی سیت نمینشیند. این مشکل علاوه بر کاهش آببندی، باعث افزایش استهلاک سایر اجزای سرسیلندر نیز میشود. وقتی سوپاپ در مسیر خود دقت نداشته باشد، روی سیت بهدرستی نمینشیند و آببندی موتور بهطور کامل از بین میرود. این موضوع همچنین باعث افزایش استهلاک سایر قطعات سرسیلندر میشود.
5. فرسودگی لاستیک ساق سوپاپ
این لاستیک مانع ورود روغن از سرسیلندر به محفظه احتراق است. اگر این قطعه خراب شود، روغن وارد سیلندر شده و باعث روغنسوزی میشود. روغنسوزی نیز به تشکیل رسوبات روی سوپاپها و اختلال در عملکرد آنها منجر خواهد شد. روغنسوزی علاوه بر افزایش مصرف روغن، باعث ایجاد دوده روی سوپاپها و بدتر شدن عملکرد آنها خواهد شد.
6. داغ شدن بیش از حد موتور
افزایش غیرعادی دمای موتور میتواند باعث تغییر شکل فلز سوپاپ، سوختن لبهها یا کاهش مقاومت آن شود. این موضوع بهمرور باعث از بین رفتن آببندی و افت شدید کارایی موتور خواهد شد. این مشکل معمولاً به دلیل کمبود آب رادیاتور، خرابی واترپمپ یا ضعف سیستم خنککاری رخ میدهد.
همچنین بخوانید: علت جوش آوردن موتور خودرو چیست و چگونه می توانیم از آن جلوگیری کنیم؟
7. کیفیت پایین سوپاپ یا قطعات مصرفی
استفاده از سوپاپهای بیکیفیت یا غیر استاندارد، یا انجام تعمیرات غیر اصولی، یکی از دلایل مهم کاهش عمر سوپاپ است. این قطعات معمولاً در برابر حرارت و فشار بالا مقاومت کافی ندارند و سریعتر دچار خرابی میشوند. این قطعات توان تحمل فشار و دمای بالای موتور را ندارند و خیلی زود دچار خرابی میشوند.
8. تنظیم نبودن فیلر یا لقی سوپاپ
در برخی موتورهای مکانیکی، اگر فیلر سوپاپ بهدرستی تنظیم نشود، سوپاپ یا بیش از حد باز میماند یا کامل بسته نمیشود. این موضوع باعث کاهش کمپرس، افت قدرت و در نهایت آسیب تدریجی به سوپاپ خواهد شد. این موضوع باعث کاهش کمپرس، افت توان موتور و در بلندمدت آسیب جدی به سوپاپ خواهد شد.

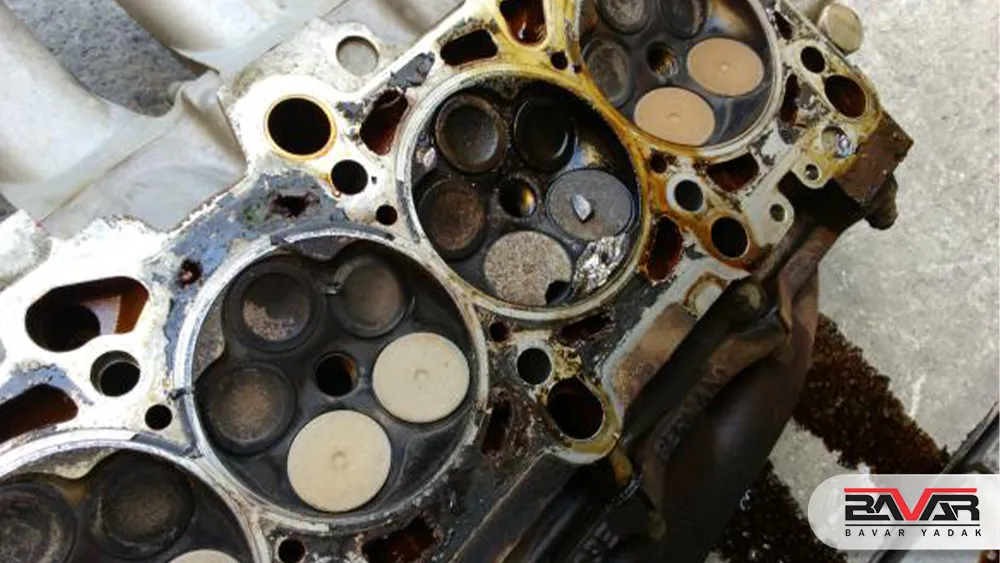

علائم خرابی سوپاپ در خودرو
خرابی سوپاپ ماشین معمولاً بهصورت مستقیم روی عملکرد موتور تأثیر میگذارد، چون این قطعه نقش اصلی در ورود هوا و خروج گازهای احتراق دارد. زمانی که سوپاپها دچار مشکل شوند، نشانههای مشخصی در کارکرد خودرو دیده میشود.
- افت قدرت موتور: یکی از رایجترین علائم خرابی سوپاپ، کاهش محسوس توان و شتاب خودرو است. در این حالت به دلیل عدم آببندی صحیح یا نشتی در سوپاپها، کمپرس سیلندر کاهش پیدا میکند و موتور نمیتواند قدرت طبیعی خود را تولید کند.
- افزایش مصرف سوخت: وقتی سوپاپها بهدرستی عمل نکنند، نسبت هوا و سوخت در محفظه احتراق به هم میریزد. این عدم تعادل باعث میشود موتور برای جبران افت توان، سوخت بیشتری مصرف کند و در نتیجه مصرف بنزین افزایش یابد.
- دود غیرعادی از اگزوز: خرابی سوپاپ، بهویژه سوپاپ دود، میتواند باعث خروج دود غیرطبیعی از اگزوز شود. این دود معمولاً نشانه احتراق ناقص یا ورود روغن به محفظه احتراق است که باید جدی گرفته شود.
- صدای غیرطبیعی موتور: شنیده شدن صداهای غیرعادی مانند تقتق یا ضربه از قسمت سرسیلندر میتواند نشانه خرابی سوپاپ، تنظیم نبودن آن یا مشکل در فنر سوپاپ باشد. این صداها معمولاً در دورهای مختلف موتور واضحتر میشوند.
مقایسه تأثیر خرابی سوپاپ بر کاهش توان، افزایش مصرف سوخت و افت راندمان موتور
تفاوت موتور ۸ سوپاپ با ۱۶ سوپاپ چیست؟
موتورهای درونسوز از نظر تعداد سوپاپ در هر سیلندر به دو دسته رایج ۸ سوپاپ و ۱۶ سوپاپ تقسیم میشوند. این تفاوت مستقیماً روی تنفس موتور، راندمان، قدرت و حتی مصرف سوخت تأثیر میگذارد.
در موتورهای قدیمیتر، هر سیلندر معمولاً فقط دو سوپاپ داشت؛ یک سوپاپ برای ورود هوا و سوخت و یک سوپاپ برای خروج گازهای حاصل از احتراق. این ساختار سادهتر بود اما در دورهای بالا محدودیتهایی در ورود هوا و تخلیه دود ایجاد میکرد.
با پیشرفت فناوری، طراحی موتورها به سمت استفاده از سوپاپهای بیشتر در هر سیلندر رفت. در این ساختار، برای هر سیلندر چهار سوپاپ در نظر گرفته میشود؛ دو سوپاپ برای هوا و دو سوپاپ برای دود. به همین دلیل در یک موتور چهار سیلندر، مجموعاً ۱۶ سوپاپ وجود دارد.
بررسی تفاوت عملکرد موتور ۸ سوپاپ با ۱۶ سوپاپ
در موتورهای ۸ سوپاپ (دو سوپاپ در هر سیلندر)، مسیر ورود هوا و خروج دود محدودتر است. این موضوع باعث میشود در دورهای بالا، حجم هوای ورودی کمتر باشد و موتور بیشتر در دورهای پایین عملکرد نرم و اقتصادیتری داشته باشد. این نوع موتور معمولاً ساختار سادهتر، هزینه تعمیر کمتر و استهلاک پایینتری دارد.
در مقابل، موتورهای ۱۶ سوپاپ به دلیل داشتن دو سوپاپ ورودی و دو سوپاپ خروجی در هر سیلندر، جریان هوای بهتری را فراهم میکنند. این طراحی باعث بهبود تنفس موتور، افزایش راندمان احتراق و تولید توان بیشتر در دورهای بالا میشود. به همین دلیل این موتورها در خودروهای مدرنتر و اسپرت کاربرد بیشتری دارند.
همچنین بخوانید: یاتاقان چیست و 7 دلیل یاتاقان زدن خودرو
سخن پایانی
سوپاپها در ظاهر قطعاتی ساده به نظر میرسند، اما در عمل از مهمترین اجزای موتور خودرو هستند که تمام فرآیند تنفس موتور به عملکرد دقیق آنها وابسته است. از ورود هوا و سوخت گرفته تا خروج گازهای احتراق، همه چیز در گرو باز و بسته شدن صحیح و زمانبندی دقیق سوپاپها است. هرگونه اختلال در عملکرد این قطعه، چه به دلیل فرسودگی، چه تنظیم نبودن یا حتی استفاده از قطعات بیکیفیت، میتواند بهطور چشمگیری روی توان، مصرف سوخت و سلامت کلی موتور تأثیر بگذارد. به همین دلیل توجه به سرویسهای دورهای، استفاده از قطعات استاندارد و رسیدگی به علائم اولیه خرابی، نقش مهمی در جلوگیری از هزینههای سنگین تعمیرات دارد.
پرسشهای متداول
تفاوت سوپاپ هوا و سوپاپ دود چیست؟
سوپاپ هوا وظیفه ورود هوای تازه (و در برخی سیستمها سوخت) به سیلندر را دارد، در حالی که سوپاپ دود مسئول خروج گازهای حاصل از احتراق از موتور است.
اگر سوپاپ ماشین خراب شود چه اتفاقی میافتد؟
در صورت خرابی سوپاپ، علائمی مانند افت قدرت موتور، افزایش مصرف سوخت، ریپ زدن، دود غیرعادی از اگزوز و کاهش کمپرس سیلندر ظاهر میشود. در موارد شدید حتی ممکن است موتور دچار آسیب جدی شود.
علت اصلی سوپاپ زدن ماشین چیست؟
مهمترین دلایل سوپاپ زدن شامل بههم خوردن تایم موتور، خرابی سیت سوپاپ، رسوب دوده، خرابی گاید، داغ شدن بیش از حد موتور و استفاده از قطعات بیکیفیت است.
آیا خرابی سوپاپ قابل تعمیر است؟
بله، در بسیاری از موارد مانند سوختگی یا نشتی سوپاپ، امکان تعمیر یا تعویض وجود دارد. اما در خرابیهای شدید مثل شکستگی یا آسیب به سیت، ممکن است نیاز به تعمیرات اساسی سرسیلندر باشد.
از کجا بفهمیم موتور سوپاپ زده است؟
علائمی مثل روشن نشدن موتور، افت شدید کمپرس، صدای غیرعادی از سرسیلندر و عدم کارکرد صحیح سیلندرها میتواند نشانه سوپاپ زدن باشد. تشخیص دقیق معمولاً با تست کمپرس انجام میشود.
