مقدمه
تا حالا شده وقتی میخواهید تویوتا کرولا را روشن کنید، ماشین یا دیر روشن شود یا موتور کمی لرزش داشته باشد و ندانید مشکل از کجاست؟ یکی از قطعاتی که بیشتر اوقات نادیده گرفته میشود اما تاثیر زیادی روی عملکرد موتور دارد، سنسور دور موتور است. این سنسور، سرعت چرخش میللنگ را به کامپیوتر خودرو (ECU) میفرستد تا زمانبندی سوخت و احتراق درست انجام شود. وقتی این سنسور خراب شود، مشکلاتی مثل روشن نشدن خودرو، کاهش شتاب، مصرف سوخت بیشتر یا روشن شدن چراغ موتور ظاهر میشوند. در این مقاله بررسی میکنیم که سنسور دور موتور تویوتا کرولا کجاست، چه علائمی از خرابی نشان میدهد و چطور میتوان آن را تشخیص داد.
همچنین بخوانید: علت نوسان دور موتور خودرو؛ بررسی دلایل بالا و پایین شدن دور موتور
وظیفه سنسور دور موتور چیست؟
سنسور دور موتور که با نام سنسور موقعیت میللنگ (Crankshaft Position Sensor یا CKP) شناخته میشود، یکی از حسگرهای موتور خودرو است. این سنسور وظیفه دارد سرعت چرخش میللنگ (RPM) و موقعیت زاویهای آن را بهصورت لحظهای به واحد کنترل الکترونیکی موتور (ECU) ارسال کند. اطلاعات دریافتی از سنسور دور موتور مبنای اصلی زمانبندی جرقهزنی شمعها و مقدار پاشش سوخت محسوب میشود و هرگونه اختلال در عملکرد آن میتواند باعث اختلال جدی در کارکرد موتور شود.
محل نصب سنسور دور موتور معمولاً در نزدیکی فلایویل یا انتهای میللنگ است تا بتواند عبور دندانههای چرخدنده فلایویل را با دقت بالا تشخیص دهد. با عبور هر دندانه از مقابل سنسور، یک سیگنال الکتریکی تولید میشود که ECU از آن برای محاسبه سرعت و موقعیت میللنگ استفاده میکند. در بسیاری از موتورهای مدرن، یک یا چند دندانه بهصورت هدفمند حذف شدهاند تا یک نقطه مرجع مشخص ایجاد شود.
واحد کنترل موتور با شناسایی این فاصله خالی، موقعیت دقیق میللنگ را نسبت به نقطه مرگ بالا تشخیص میدهد و بر اساس آن، زمان مناسب جرقهزنی و تزریق سوخت را تنظیم میکند. به همین دلیل، سنسور CKP نقش مهم در هماهنگی عملکرد اجزای مختلف موتور داشته و عملکرد صحیح آن برای روشن شدن، شتابگیری و کارکرد بهتر موتور خودرو ضرورت دارد.
انواع سنسور دور موتور تویوتا کرولا
سنسور دور موتور یا سنسور موقعیت میللنگ (CKP) در تویوتا کرولا نقش مهم در تشخیص سرعت و موقعیت میللنگ دارد. تویوتا در نسلهای مختلف کرولا، با توجه به پیشرفت فناوری موتور و سیستم مدیریت ECU، از انواع متفاوتی از این سنسور استفاده کرده است. بهطور کلی، سنسورهای دور موتور کرولا به سه دسته اصلی تقسیم میشوند:
1. سنسور دور موتور القایی (مغناطیسی)
این نوع سنسور دور موتور بیشتر در نسلهای قدیمیتر تویوتا کرولا مورد استفاده قرار گرفته است. عملکرد آن بر پایه القای مغناطیسی بوده و بدون نیاز به ولتاژ تغذیه، با عبور دندانههای فلایویل از مقابل سنسور، سیگنال الکتریکی تولید میکند. سنسورهای القایی از نظر ساختاری ساده و مقاوم هستند، اما دقت آنها در دورهای پایین موتور کمتر است و فاصله سنسور با فلایویل تأثیر مستقیمی بر کیفیت سیگنال ارسالی دارد.
2. سنسور دور موتور اثر هال
در بسیاری از مدلهای جدیدتر تویوتا کرولا، بهویژه از اواخر دهه ۲۰۰۰ به بعد، سنسور دور موتور اثر هال جایگزین نوع القایی شده است. این سنسور برای عملکرد صحیح به ولتاژ تغذیه از ECU نیاز دارد و سیگنال دیجیتال با دقت بالا تولید میکند. دقت مناسب در دورهای پایین، عملکرد پایدار هنگام استارت سرد و تشخیص دقیق موقعیت میللنگ از مهمترین مزایای این نوع سنسور به شمار میرود.
3. سنسور دور موتور دیجیتال پیشرفته
در نسلهای جدید تویوتا کرولا و بهویژه نسخههای هیبریدی، از سنسورهای دور موتور دیجیتال پیشرفته استفاده میشود. این سنسورها علاوه بر تشخیص موقعیت و سرعت میللنگ، توانایی پردازش اولیه سیگنال را نیز دارند و اطلاعات دقیقتری به ECU ارسال میکنند. دقت بسیار بالا در زمانبندی جرقه و تزریق سوخت، کاهش خطای سیستم مدیریت موتور و سازگاری کامل با ECUهای نسل جدید از ویژگیهای شاخص این نوع سنسور است.
محل قرارگیری سنسور دور موتور تویوتا کرولا کجاست؟
محل قرارگیری سنسور دور موتور تویوتا کرولا بسته به نسل خودرو و نوع موتور ممکن است تفاوتهایی داشته باشد، اما در اغلب مدلها این سنسور در نزدیکی میللنگ نصب میشود تا بتواند موقعیت و سرعت چرخش آن را با دقت بالا تشخیص دهد.
در بیشتر مدلهای بنزینی تویوتا کرولا، سنسور دور موتور در قسمت پایین موتور و نزدیک فلایویل قرار دارد. این سنسور معمولاً روی بدنه موتور یا پوسته گیربکس نصب میشود و نوک آن در مقابل دندانههای فلایویل یا چرخدنده مرجع میللنگ قرار میگیرد. به همین دلیل، دسترسی به سنسور اغلب از زیر خودرو یا با باز کردن برخی قطعات جانبی امکانپذیر است.
در برخی نسلها و کدهای موتوری خاص، محل نصب سنسور دور موتور تویوتا کرولا در جلوی موتور و نزدیک پولی میللنگ است. در این حالت، سنسور حرکت چرخدنده مرجع نصبشده روی میللنگ را تشخیص میدهد و معمولاً دسترسی به آن سادهتر از مدلهای نصبشده کنار فلایویل است.
در کرولاهای جدیدتر و مدلهای هیبریدی، محل قرارگیری سنسور ممکن است با محافظهای پلاستیکی یا فلزی پوشانده شده باشد تا از آن در برابر حرارت، رطوبت و ضربه محافظت شود. با وجود این محافظها، جایگاه اصلی سنسور همچنان در نزدیکی میللنگ و در مسیر تشخیص دندانههای مرجع باقی میماند.
نکته مهم: به دلیل قرارگیری سنسور دور موتور تویوتا کرولا در ناحیهای با دمای بالا و تماس احتمالی با روغن و آلودگی، هنگام بررسی یا تعویض آن باید به سلامت سوکت، سیمکشی و تمیز بودن محل نصب توجه ویژهای داشت. تشخیص دقیق محل سنسور با استفاده از دفترچه فنی یا دیاگرام موتور هر مدل، از بروز خطا در باز و بست قطعه جلوگیری میکند.
علائم خرابی سنسور دور موتور تویوتا کرولا
علائم خرابی سنسور دور موتور تویوتا کرولا معمولاً بهصورت واضح در عملکرد موتور دیده میشود و نادیده گرفتن آنها میتواند منجر به خاموشی ناگهانی یا روشننشدن خودرو شود. در صورت مشاهده هر یک از نشانههای زیر، بررسی این سنسور و مدار مربوط به آن ضروری است.
استارت سخت یا روشننشدن موتور خودرو
یکی از رایجترین نشانهها، استارت سخت یا روشننشدن موتور است. در این حالت، با چرخاندن سوییچ صدای استارت شنیده میشود اما موتور بهدرستی روشن نمیشود یا پس از روشن شدن بلافاصله خاموش میگردد. این مشکل معمولاً به دلیل ارسال سیگنال نادرست از سنسور دور موتور به ECU رخ میدهد.
خاموش شدن ناگهانی خودرو در ترافیک یا در دور آرام
خاموش شدن ناگهانی خودرو در ترافیک یا در دور آرام نیز از دیگر علائم شایع خرابی سنسور دور موتور تویوتا کرولا است. در این شرایط، دور موتور دچار نوسان میشود، لرزش در موتور احساس میگردد و در نهایت خودرو بدون هشدار خاموش میشود که میتواند خطرناک باشد.
ریپ زدن و تأخیر در شتابگیری
از دیگر نشانههای مهم میتوان به ریپ زدن و تأخیر در شتابگیری اشاره کرد. هنگام فشردن پدال گاز، واکنش موتور کند، ناهماهنگ یا همراه با مکث است که نشاندهنده اختلال در زمانبندی جرقه و پاشش سوخت است.
افزایش مصرف سوخت و افت شتاب
افزایش مصرف سوخت و افت محسوس شتاب نیز از پیامدهای خرابی این سنسور محسوب میشود. زمانی که ECU اطلاعات دقیقی از موقعیت میللنگ دریافت نکند، زمانبندی احتراق بهدرستی انجام نشده و در نتیجه مصرف بنزین افزایش پیدا میکند.
روشن شدن چراغ چک
در بسیاری از موارد، چراغ چک موتور روشن میشود و هنگام دیاگ زدن، کدهای خطای مرتبط با سنسور دور موتور مانند P0335 یا P0336 ثبت میگردد که مستقیماً به عملکرد سنسور سنسور دور موتور اشاره دارند.
نوسان نشانگر دور موتور
همچنین نوسان غیرعادی نشانگر دور موتور در پشت آمپر از دیگر علائم قابل توجه است؛ بهطوریکه عدد نمایش دادهشده با صدای موتور و حس راننده همخوانی ندارد.
نکته مهم: در تجربه تعمیرگاهی، زمانی که مالک خودرو عنوان میکند «ماشین صبحها بهسختی روشن میشود اما پس از گرم شدن بهتر کار میکند»، یکی از اولین قطعاتی که باید بررسی شود سنسور دور موتور تویوتا کرولا بههمراه سوکت و سیمکشی آن است. گرما، رطوبت و فرسودگی تدریجی از عوامل اصلی کاهش عملکرد این قطعه به شمار میروند.
مقایسه علائم خرابی سنسور دور موتور و تأثیر آن بر عملکرد موتور
| علائم خرابی سنسور دور موتور | تأثیر بر عملکرد موتور |
|---|---|
| استارت سخت یا روشننشدن موتور | موتور دیر روشن میشود یا پس از روشن شدن خاموش میشود |
| خاموش شدن ناگهانی خودرو در ترافیک یا دور آرام | موتور نوسان دارد و رانندگی ناایمن میشود |
| ریپ زدن و تأخیر در شتابگیری | واکنش موتور کند یا ناهماهنگ میشود، شتاب کاهش مییابد |
| افزایش مصرف سوخت و افت شتاب | زمانبندی احتراق نامنظم میشود و مصرف سوخت افزایش مییابد |
| روشن شدن چراغ چک موتور | کدهای خطای مرتبط با سنسور دور موتور ثبت میشود |
| نوسان غیرعادی نشانگر دور موتور | عدد دور موتور با صدای موتور همخوانی ندارد |
دلایل خرابی سنسور دور موتور تویوتا کرولا
سنسور دور موتور تویوتا کرولا یکی از قطعات حساس در سیستم مدیریت موتور است که عملکرد صحیح آن تأثیر مستقیمی بر زمانبندی جرقه و تزریق سوخت دارد. با وجود کیفیت بالای قطعات تویوتا، این سنسور نیز در اثر عوامل مختلف ممکن است دچار خرابی یا اختلال عملکرد شود. مهمترین دلایل خرابی سنسور دور موتور تویوتا کرولا عبارتاند از:
فرسودگی طبیعی و استهلاک قطعه
یکی از شایعترین دلایل خرابی سنسور دور موتور تویوتا کرولا، استهلاک طبیعی در اثر گذشت زمان و افزایش کارکرد خودرو است. با بالا رفتن کیلومتر، اجزای داخلی سنسور بهتدریج دچار ضعف شده و دقت ارسال سیگنال کاهش مییابد. این موضوع معمولاً بهصورت استارت سخت، نوسان دور موتور یا روشن شدن چراغ چک بروز میکند.
قرار گرفتن در معرض حرارت بالای موتور
سنسور دور موتور در نزدیکی میللنگ و فلایویل نصب میشود؛ ناحیهای که همواره تحت تأثیر دمای بالای موتور قرار دارد. گرمای مداوم میتواند باعث آسیب دیدن سیمپیچ یا مدار داخلی سنسور شده و عملکرد آن را مختل کند. این عامل بهویژه در ترافیکهای سنگین و رانندگی طولانیمدت بیشتر خود را نشان میدهد.
آلودگی به روغن، گردوغبار یا براده فلزی
نشتی روغن موتور یا تجمع آلودگی در محل نصب سنسور، یکی دیگر از دلایل خرابی سنسور دور موتور تویوتا کرولا است. ورود روغن یا ذرات فلزی به نوک سنسور، باعث اختلال در تشخیص صحیح دندانههای فلایویل شده و سیگنال ارسالی به ECU را دچار خطا میکند.
خرابی سوکت و سیمکشی سنسور
در بسیاری از موارد، مشکل از خود سنسور نیست بلکه به سوکت یا سیمکشی آن مربوط میشود. شل شدن اتصال، قطعی مقطعی سیمها یا سولفاته شدن سوکت میتواند باعث ارسال سیگنال ناپایدار به ECU شود و علائمی مشابه خرابی کامل سنسور ایجاد کند.
نوسانات ولتاژ و ضعف سیستم برق خودرو
باتری ضعیف، خرابی دینام یا اتصال نامناسب بدنه (منفی) میتواند باعث ایجاد نوسان ولتاژ در مدار سنسور شود. این مسئله بهخصوص در سنسورهای اثر هال که به ولتاژ تغذیه وابسته هستند، منجر به اختلال عملکرد یا خرابی زودهنگام سنسور دور موتور تویوتا کرولا میشود.
نصب نادرست یا استفاده از قطعه غیراستاندارد
استفاده از سنسورهای بیکیفیت یا نصب نادرست آنها از دیگر عوامل مهم خرابی است. رعایت نکردن فاصله استاندارد بین سنسور و فلایویل یا استفاده از قطعات غیراصل، باعث کاهش دقت عملکرد و بروز خطا در سیستم مدیریت موتور میشود.
روند افزایش مشکلات موتور ناشی از خرابی سنسور دور موتور

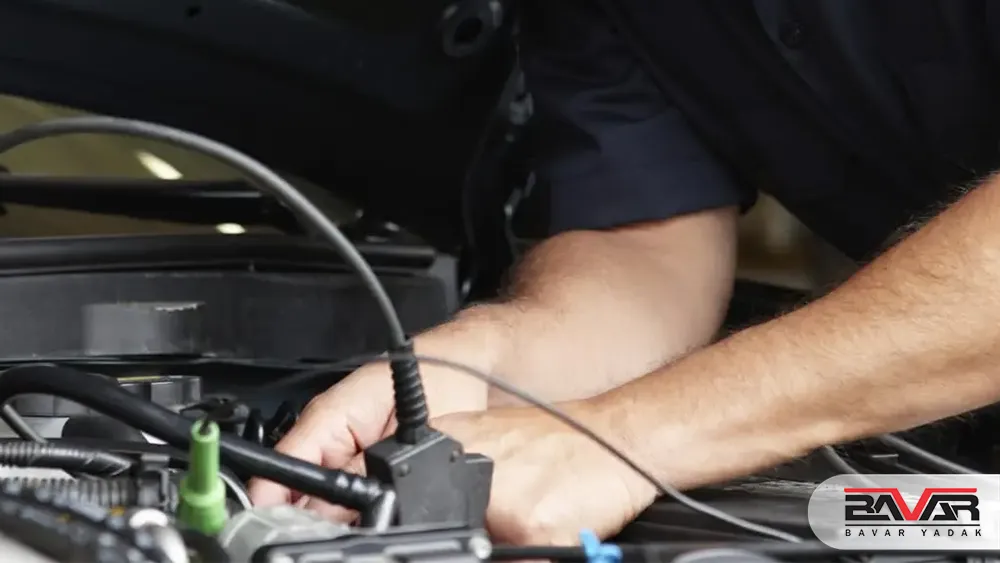

نحوه تعمیر و تعویض سنسور دور موتور تویوتا کرولا
تعمیر و تعویض سنسور دور موتور تویوتا کرولا نیازمند دقت و رعایت چند نکته مهم است تا از عملکرد صحیح موتور و جلوگیری از مشکلات بعدی اطمینان حاصل شود.
- بررسی و تمیزکاری اتصالات: اغلب خرابیهای ظاهراً جدی سنسور دور موتور ناشی از سوکت کثیف یا پینهای لق است. پیش از تعویض سنسور، اتصالات را با اسپری مخصوص کانکتور تمیز کرده و با باد ملایم خشک کنید. این کار بسیاری از اختلالات ناپایدار در سیگنال سنسور دور موتور و نوسان دور موتور را برطرف میکند.
- انتخاب قطعه اصلی و باکیفیت: کیفیت سنسور دور موتور اهمیت بسیار بالایی دارد. استفاده از قطعات غیر اصل یا ارزان، باعث استارت سخت، ریپ زدن موتور و دوبارهکاری خواهد شد. هنگام خرید، به هولوگرام، کد اصالت و سازگاری دقیق با مدل موتور کرولا توجه داشته باشید.
- نصب اصولی سنسور: فاصله هوایی سنسور از فلایویل یا چرخدنده مرجع باید مطابق استاندارد باشد. سیمکشی را از لبههای تیز و قطعات داغ عبور ندهید و از بستهای محکم برای تثبیت کابلها استفاده کنید تا از آسیب احتمالی جلوگیری شود.
- پس از نصب: پس از تعویض یا تعمیر سنسور، کدهای خطا را با دستگاه دیاگ پاک کنید. خودرو را در مسیر کوتاهی رانندگی کرده و عملکرد دور آرام، شتابگیری و واکنش موتور را بررسی کنید. در نهایت، دادههای زنده سنسور را چک کنید تا از عملکرد صحیح اطمینان حاصل شود.
راهکارهای پیشگیری از خرابی سنسور دور موتور تویوتا کرولا
- شستوشوی ملایم موتور: از شستوشوی پرفشار موتور خودداری کنید، زیرا آب پرفشار میتواند وارد سوکتها شده و باعث اکسید شدن اتصالات و سیگنال ناپایدار شود. در صورت نیاز به تمیزکاری، از فشار آب کم و خشککردن کامل محل استفاده کنید.
- رفع نشتیها: نشتیهای کاسهنمد میللنگ، واشرها و سایر درزبندیها باید سریعاً برطرف شوند. روغن و ضدیخ یکی از مهمترین عوامل خرابی سوکتها و سنسور هستند.
- برق سالم، سنسور سالم: باتری ضعیف یا دینام خراب باعث نوسان ولتاژ در مدار سنسور میشود. سلامت سیستم برق را حداقل سالی یک بار بررسی کنید.
- بازدید دورهای سیمکشی: در هر سرویس دورهای، نیم دقیقه وقت صرف بررسی سوکت و سیمکشی سنسور دور موتور کنید تا از قطع و وصل شدن یا آسیب دیدن کابلها جلوگیری شود.
- استفاده از قطعات اصل: همواره از سنسورهای اصلی و استاندارد با کد اصالت معتبر استفاده کنید تا طول عمر سنسور افزایش یافته و از مشکلات جانبی جلوگیری شود.
همچنین بخوانید: انواع خطاهای رایج در سنسور های تویوتا و شیوه های رفع آن
سخن پایانی
سنسور دور موتور تویوتا کرولا یکی از قطعات مهم در عملکرد صحیح موتور است و نقش بسیار مهمی در زمانبندی جرقه و تزریق سوخت دارد. شناخت محل نصب، علائم خرابی و دلایل اختلال در عملکرد این سنسور، به رانندگان و تعمیرکاران کمک میکند تا مشکلات موتور را سریعتر شناسایی و برطرف کنند. رعایت نکات تعمیر و تعویض، استفاده از قطعات اصلی و انجام بازدید دورهای سیمکشی و اتصالات، میتواند عمر مفید سنسور را افزایش دهد و از بروز نوسان دور موتور، استارت سخت یا ریپ زدن موتور جلوگیری کند.
پرسش های متداول
چه عواملی باعث خرابی سنسور دور موتور تویوتا کرولا میشوند؟
خرابی سنسور میتواند ناشی از فرسودگی طبیعی، حرارت زیاد موتور، آلودگی به روغن یا گردوغبار، خرابی سیمکشی و سوکت، نوسانات برق خودرو یا استفاده از قطعه غیر اصل باشد. همچنین کثیفی سنسور دور موتور یکی از دلایل شایع اختلال در عملکرد آن است.
چگونه میتوان خطای سنسور دور موتور را رفع کرد؟
برای رفع خطای سنسور دور موتور ابتدا سوکت و سیمکشی را بررسی و تمیز کنید، سپس در صورت لزوم سنسور را با قطعه اصلی و استاندارد تعویض نمایید. پس از نصب، کدهای خطا را با دیاگ پاک کرده و عملکرد دور آرام و شتابگیری خودرو را تست کنید.
چگونه از خرابی سنسور دور موتور پیشگیری کنیم؟
برای پیشگیری از خرابی، از شستوشوی ملایم موتور استفاده کنید، نشتیهای روغن یا ضدیخ را برطرف کنید، سلامت باتری و دینام را بررسی کنید، بازدید دورهای سیمکشی و سوکت سنسور را انجام دهید و همیشه از قطعات اصلی و باکیفیت استفاده نمایید.
سنسور دور موتور تویوتا کرولا کجاست و چگونه آن را پیدا کنیم؟
سنسور دور موتور تویوتا کرولا معمولاً در نزدیکی میللنگ و فلایویل نصب میشود. در مدلهای قدیمیتر روی بدنه موتور کنار فلایویل و در برخی نسلهای جدید جلوی موتور و نزدیک پولی میللنگ قرار دارد. دسترسی به سنسور اغلب از زیر خودرو یا پس از باز کردن قطعات جانبی امکانپذیر است.
